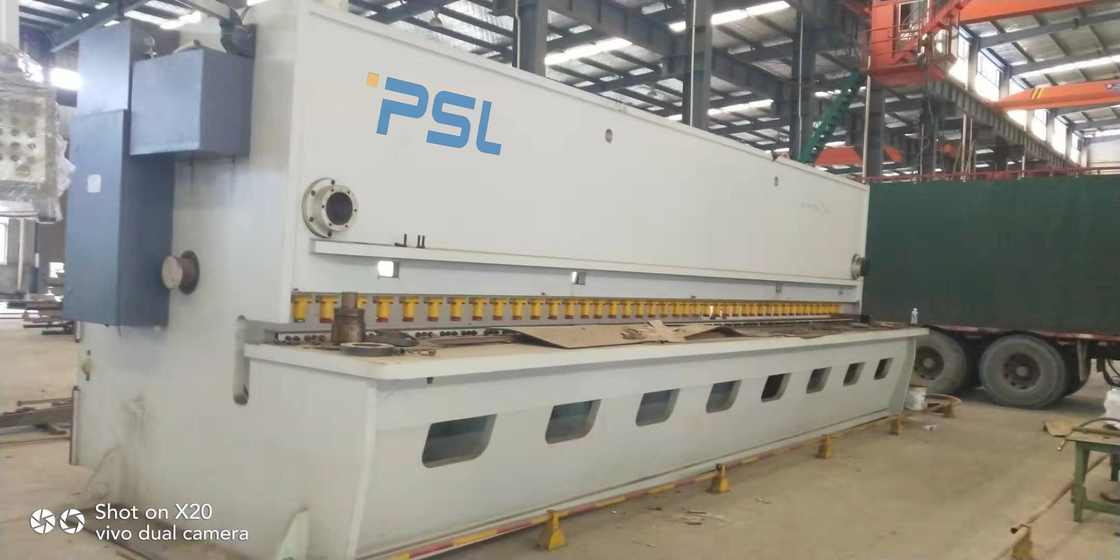

Cnc Nc het Hydraulische Blad lvd-Ysd Om metaal te snijden Hgs13x6200 van de Guillotine Scherende Machine

NC hydraulische Guillotine het Scheren machine lvd-YSD stijl modelhgs13x6200





1. Hoofdkenmerken van Machine



   1.1.  De hogere bladenhouder keurt guillotinestructuur goed.



1.2.  De rollende gids wordt gesteund door three-point type. Het voor het voorladen gidsspoor houdt de hulpmiddelhouder aan de achter hogere rol en de achter lagere rol in bijlage, en er is geen ontruiming in het vergelden van motie.



1.3.  Het lagere steunpunt wordt bevestigd met goede nauwkeurigheid.



1.4.  De hogere hulpmiddelhouder keurt een geneigde structuur goed, die geschikt voor blanking is en de nauwkeurigheid van de delen verbetert.





1.5.  De het scheren hoek kan worden aangepast. Het besturingselement Opdrachtknop wordt gebruikt om de het scheren hoek aan te passen, die geschikt en snel is.



1.6.  Wanneer de scherende dunne platen, de het scheren hoek kunnen worden verminderd, kan de vervorming van de delen tot het minimum worden verminderd, en de insnijding is recht en zonder bramen.



1.7.  De aanpassing van de bladontruiming is geschikt en de het scheren kwaliteit is beter. De ontruimingswaarde van het blad wordt numeriek getoond.



1.8.  Het rechthoekige blad, vier randen kan gebruikte, lange levensduur, het gemakkelijke malen zijn.



1.9.  De beweegbare bladsteun vergemakkelijkt de aanpassing van de uniformiteit van de bladontruiming, verbetert scheerbeurtkwaliteit en verlengt bladlevensduur.



1.10.  De sferische lijst van de balsteun, geschikt voor gebruikers om voer te snijden.



1.11.  De voormaat met heersersloodlijn aan het lagere blad voldoet aan de vereisten van het pre-positioning van de gebruiker verrichting.





2.  Technische parameters,

Nr.

Naam

Waarde

Eenheid

Opmerkingen

1	Max. scherpe dikte	13	mm	σb≤450N/mm2
2	Max. scherpe breedte	6200	mm
3	Max. scherpe kracht	730	kN
4	keel	100	mm
5	Scherpe hoek	0.5-2.5	graad	regelbaar
6	slag	7		Tijden/min.
7	Waaier van achter-maat	10-1000	mm
8	De hoeveelheid van onderdrukt	32	PC
9	Volume van olietank	680	L

10	Vermogen van hoofdmotor	30	kW
11	Lengte	7100	mm
12	Breedte	2400	mm
13	Hoogte	2850	mm
14	Gewicht van machine	29000	kg





4. Hydraulisch systeem

4.1.  Het introduceren ging Europese technologie vooruit en goedkeurend geïntegreerd hydraulisch controlesysteem, heeft het goede betrouwbaarheid.



4.2.  Het de synchronisatiesysteem wordt van de reekscilinder goedgekeurd, en de werktuigmachine wordt uniform geladen.



4.3.  De de huid-zak van het hydraulisch systeemgebruik accumulator als hulpenergie, absorbeert drukeffect tegelijkertijd, werktuigmachinelooppas regelmatig en heeft met geringe geluidssterkte.



4.4.  De hydraulische pers maakt scheren betrouwbaarder.



4.5.  De dringende krachtverhogingen met de verhoging van scheerbeurtkracht.



4.6.  Het hydraulische systeem heeft de bescherming van de overbelastingsoverstroming, veilig en betrouwbaar.



4.7.  De oliepomp keurt de interne toestelpomp van NACHI Company van Japan goed, dat hoge druk kan weerstaan en met geringe geluidssterkte.







4.8.  De verzegelende ringen worden vervaardigd door Duitsland MERKEL Company en Japan NOK Company. Zij hebben goede het verzegelen prestaties, betrouwbare verrichting en snakken levensduur.



4.9.  Duidelijke en intuïtieve vertoning van de hoogte van het olieniveau.



4.10.  Het hydraulische systeem is uitgerust met filters met hoge het filtreren nauwkeurigheid.



4.11.  De werktuigmachines kunnen onophoudelijk onder geschatte lading werken. Het hydraulische systeem is stabiel en nauwkeurigheid.







5.  Elektrosysteem





5.1.  Gebruikend het controlemechanisme E21s van Estun NC aan controle achter-maat reizen, speciaal voor het Scheren van machine



5.2.  De belangrijkste elektrocomponenten keuren in het buitenland ingevoerde delen van goed, die met internationale normen in overeenstemming zijn, veilig en betrouwbaar zijn, lange levensduur en sterke anti-interference capaciteit hebben.



5.3.  Het elektronische controlekabinet voldoet aan de IP54-beschermingsnorm, en de elektrocomponenten worden geschikt in een norm en duidelijk geschikt.



5.4.  Het is uitgerust met een mobiele werkende lijst en een beweegbare pedaalschakelaar voor gemakkelijke verrichting.



5.5.  Het materiaal heeft betrouwbare elektrische veiligheidmaatregelen zoals noodsituatieeinde en overbelast bescherming om de veiligheid van materiaal en personeel te verzekeren.
