Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| naam: | hydraulische guillotinescheerbeurt | Voorwaarde: | nieuw |
|---|---|---|---|
| Hoofdmotor: | Servomotor om energie te besparen | Scherp materiaal: | Het Koolstofstaalaluminium van het metaalroestvrije staal, het staalplaat van MS/SS/GI enz. |
| Keelhiaat: | 100mm, 150500mm | Controlewijze: | NC controlemechanisme Estun E21s, ELGO P40, Delem DAC360T |
| Het drijven: | Omschakelaar, servobestuurder | Achter-maat: | Balschroef + Lineaire guider, die 1000mm reizen |
| Kleur: | White+Blue of aangepast | Voltage: | Aangepast, 220V/380V/400V |
| Garantie: | 2 jaar | Verleende naverkoop de dienst: | Ingenieurs beschikbaar aan de dienstmachines overzee, Onlineondersteuning, Videotechnische ondersteu |
| Markeren: | automatische scherende machine,de scherende machine van het plaatknipsel,Plaat Scherende Machine |
||
1. Het gebruiken van computercad ontwerp. Het kader, de bladenschuif en andere belangrijke stukken worden geanalyseerd door ANSYS de eindige software van de elementenanalyse om de rationaliteit en de sterkte van het kader en de structuur te verzekeren. Monoblock door lassenrobots & aparatus en de spanningshulp verwerken door behandeling Te ontharden.
2. Het introduceren ging Europese technologie vooruit en goedkeurend geïntegreerd hydraulisch controlesysteem, heeft het goede betrouwbaarheid. betrouwbaarder en gemakkelijk voor onderhoud. De motoren van Siemens, Allead-de pompen en de hydraulische kleppen van Rexroth worden gebruikt ont de Scheerbeurt.

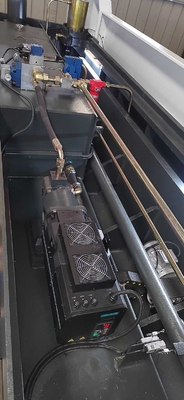

3. De nieuwe high-power servomotor wordt toegepast op onze hydraulische plaat scherende machine. Wanneer de machine niet werkt, is de motor in de eindestaat, die niet alleen de olietemperatuur van de olietank verhinderen te snel toe te nemen, maar ook elektriciteit, sparen energie en milieubescherming kan bewaren en productiekosten verminderen.
4. De Hydraulische Scheerbeurt is een veranderlijke machine van de Harkactie die in een verscheidenheid van scherpe lengten & hoedanigheid wordt geproduceerd. Achter-maatstraal het bewegen zich wordt gecontroleerd door NC/CNC controlemechanisme. De scherpe hoek en up/low-bladenontruiming kan door NC/CNC controlemechanisme volgens verschillende platendikte worden in werking gesteld. De balschroef en lineaire guider worden gebruikt in achter-Maat. Het verbetert de het scheren efficiënte en het scheren kwaliteit.
5. Hoge nauwkeurigheids achtermaat met balschroef en lineaire guider. De afstand van backgauge wordt aangepast door AC motor of servomotor en is gemakkelijke aangepast en getoond door NC controlemechanisme E21s of tp-07 of Delem DAC310 360T.
6. Uitgeruste verlichting-groepering, zodat gemakkelijk zich te richten wanneer het scheren. speciaal voor sommige gebruikers die maatregelen verschillende grootte in twee kanten ten eerste nodig heeft, en dan verminderd.
6. Het keurt de professionele poorttype structuur van de hulpmiddelhouder goed. De veilige omheiningen zijn assemblied op de machine geweest om handen te vermijden ingaan het holddown en scherpe gebied, en verzekeren de verrichtingsveiligheid.

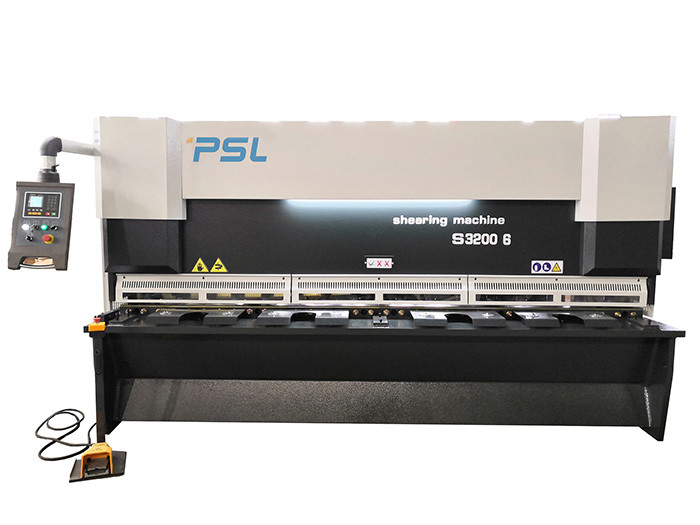

Specificaties van Scheerbeurt QC11K-6x3200,
| Specificatie | QC11K-6x3200 |
| Max. Scherpe dikte |
6mm (vloeistaal) 3mm (roestvrij staal) |
| Max. Scherpe breedte | 3200mm |
| Slagen | 9-30/min |
| Backgaugeslag | 10750mm |
| Scheerbeurthoek | 0.5-2.5Degree |
| Diepte van keel | 150mm |
| Hoogte van werkende lijst | 750mm |
| Breedte van werkende lijst | 600mm |
| Hoofd servomotormacht | 7.5kw |
| Afmetingen: | 3750x1770x2150 |
| Netto gewicht Appro. | 5.8Tons |
| Volt. |
380V, 50HZ
|
| Facultatief model | Fabrikant | Opmerkingen | |
|---|---|---|---|
| CNC systeem | E21s Tp-07 DAC310 DAC360 |
DELEM |
|
| Hydraulisch systeem | Hoofdsolenoïdekleppen |
Rexroth Jianhu |
|
| Achtermaat |
AC motor Balschroef + Lineaire guider |
PSL Taiwan |
|
| Oliepomp | De binnenpomp van de Toestelolie |
Allead |
|
| Hoofdmacht |
Servo (Facultatieve) motor |
VECHI | |
| Voor het werklijst | Speciaal pallet en balrek | PSL | |
| Veiligheid | Voorstaalomheiningen + Achter veilige (Facultatieve) sensorbescherming | PSL | |
| Achter ondersteunend apparaat | Pneumatisch (Facultatief) steunkader | PSL | |
| Bladontruiming | Gemotoriseerd NC controlemechanisme het werken |
PSL | |
| elektrisch | Het Relais van Schneider, Schakelaar | Schneider | |
| Voetschakelaar | De Koreaanse verticale schakelaar van Kaikun | Koreaanse Kaikun | |
| Diepe keel | 150mm 500mm (Facultatief) | PSL |
| Model |
Max. Tkn. |
Opbrengststerkte | Max. Lengte | Hoek | X.Stroke | Macht | L*W*H (mm) | Gewicht |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0.5-2.5° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0.5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0.5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0.5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0.5~3.5° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.5° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.5° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3.5° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3.5° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
