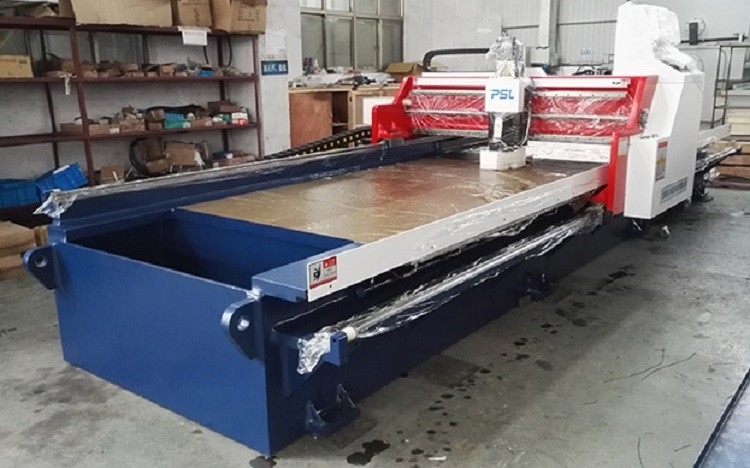

Het Roestvrije staal Horizontale CNC van het koolstofblad Hydraulische v-Groef die machine inlassen
Machinebeschrijvingen,
Dit materiaal is volledig CNC Servo v-Groef Machine voor metaalblad.
Het keurt etc. gevorderd CNC controlemechanisme en innovatief ontwerp met de voordelen van hoge verwerkingsprecisie goed, eenvoudige verrichting, geen lawaai, geen trilling.
Het wordt wijd gebruikt in de v-Groef van het bladmetaal, u-Groef en andere onregelmatige groefverwerking (met inbegrip van roestvrij staal, aluminium, aluminiumplaat, koper, koolstofstaal, en andere speciale platen).
Particularly.It is van toepassing op de v-Groef verwerking van bladmetaal alvorens te buigen.
Hoofdeigenschap en speciale functie,
1. Beschikbare afschuinen;
2. Beschikbaar aan groef van één kant van plaat om te beëindigen, en begin ook besnoeiing aan een andere kant;
3. De minimumafstand van de kant van plaat aan de eerste groeflijn is 6mm;
4. De minimumgrootte van te groeven plaat is 100x100mm;
5. Precies het groeven van één punt aan een ander punt;
6. Machtsbesparing;
7. milieubescherming.
De prestatieskenmerken,
1.1 het bladmetaal machinekader inlassen en de straal zijn doosvormig allen die. Na het eindige ontwerp van de elementenoptimalisering, wordt het volledig stalen lassen aangemaakt om overblijvende spanning te elimineren.
1.2 metaalblad V die machine inlassen keurt Taiwan EASYCAT of SYNTEC-industrieel-controlecontrolemechanisme en closed-loop servosysteem goed: gemakkelijk, flexibel, snel, efficiënt en met geringe geluidssterkte.
1.3 CNC het controlemechanisme, ondersteunende volledig-automatische verrichting, 3 bladen kan gelijktijdig lopen verbetert beduidend de het groeven efficiency.
1.4 roestvrij staal V die machine met 4 controleassen groeven (de hydraulische assen van X, van Y1, van Y2, z-), onderdrukt apparaat, maakt de brug en hulpmiddelhouder samen retourbeweging wanneer het werken.
1.5 van het v-groef de balschroef machinegebruik & spoor van de rol het op zwaar werk berekende gids.
1.6 deze die machine met automatisch smeringssysteem wordt uitgerust: lage slijtage, fijne verwerking, die machinaal bewerkend nauwkeurigheid en hoge dynamische reactiekenmerken verzekeren.
1.7 het de samengeperste lucht/water blazende en koelsysteem niet alleen het scherpe afval verhindert de oppervlakte van het werkstuk te krassen, maar ook verbetert het leven van knifes.
Hoofd Technische parameters,
| Diktewaaier voor te verwerken plaat |
0.6mm4mm (roestvrij staal) |
| Diktewaaier voor te verwerken plaat |
0.6mm4mm (koolstofstaal) |
| Max. verwerkte elke keer diepte |
0.6mm |
| Max. verwerkte diepte |
2.5mm |
| Lengte voor te verwerken plaat |
6000mm |
| Breedtesnelheid |
1250mm |
| V de margeminimumafstand van de typetrog |
6mm |
| Voorwaartse Scherpe snelheid |
0-70m/min |
| X as die snelheid terugkeren |
0-70m/min |
| Y reeks van de as de minimumeenheid |
0,01 mm |
| Y as minimum het plaatsen nauwkeurigheid |
±0.05mm |
| Z reeks van de as de minimumeenheid |
0,01 mm |
| Het plaatsen nauwkeurigheid |
±0.05mm |
| Z asslag |
50mm |
| X-as omschakelaar/servomotor |
5.5KW |
| Z as servomotor |
1KW |
| Y1, Y2-as servomotor |
1KW |
| Hydraulisch systeem |
1.5KW/8L/10MPa |
| Mes |
3sets |
| 1500*4000 |
8500mm*2350mm*1700mm |
| Pneumatische druk |
6Map-8Map |
| Gewicht |
12.5T |
| Hoofdmacht |
380V/50HZ/3Phase |
Hoofddeleninstructie,
| CNC systeem |
Taiwan SYNTEC of ESAYCAT
19 het“ Touche screen van HD LCD
|
| Servoeenheden (X, Y, Z) |
EASYCAT Taiwan
DELTAtaiwan
|
| Koelsysteem |
De koelpomp van de watermist |
| Mes |
Het hoofd van het de legeringsmes van Zuid-Korea |
| Balschroef |
TBI Taiwan |
| Het lineaire leiden |
HIWIN Taiwan |
| Toestel & rek |
YYC Taiwan |
| Hydraulisch systeem |
Merk van Taiwan |
| Draadkabels |
Duitsland IGUS |
| Laag voltageelektrische apparaten |
Schneider |
| Beperkte schakelaar |
Merk van Japan of Duitsland
|
