Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal

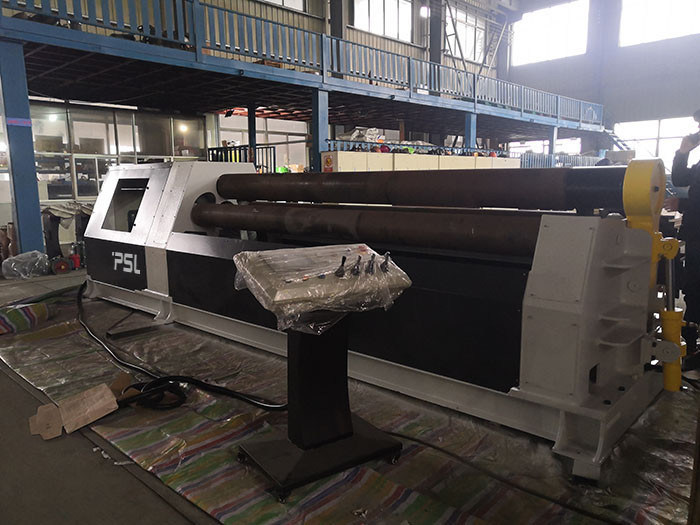

Grote Afbeelding : Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal

Productdetails:

Plaats van herkomst:	China
Merknaam:	PSL
Modelnummer:	W12-6x3000

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1set
Prijs:	negotiable
Verpakking Details:	Naakt in container, het Overzeese verschepen
Levertijd:	45-60 dagen
Betalingscondities:	L/C, T/T, Western Union
Levering vermogen:	20-30 reeksen per maand

Contact

Gedetailleerde productomschrijving

Voorwaarde:	nieuw	naam:	4-broodjes CNC hydraulische plaat rollende machine
Machinetype:	4-broodjes Rolling Machine, W12-6x3000	Type:	W12-6x3000
Toepassing:	Dik bladmetaal, SS Plaat die, koolstofstaalplaat Rolling, die oliebuis/pijpen maken buigen,	Grondstof:	Blad/Plaat die, de Plaat /Profile van het Staalmetaal Rolling
Verwerkt materiaal/Metaal:	Koolstofstaal, SS, Legeringsstaal	Automatisering:	Automatisch, Hand
Controlemethode:	CNC volledige automatisch, ELEKTROHYDRAULISCH	Controle systme:	Omron of PLC van Siemens controle, touch screen
Rolling functie:	met pre-Buigt/het rollen, het symmetrische rollen	Max. Centrale buigende dikte:	6mm koolstofstaalplaat, 4mm SS plaat
Max. pre-Buigt dikte:	4mm koolstofstaalplaat, 3mm SS plaat	het rollen lengte:	03000mm
Rijen van Hulprol:	Het hydraulische steunen	Hydraulisch systeem:	De groep van Yukenkleppen
Hoofdmotor:	7.5kw	Voltage:	220V/380V/415V/440V/ Aangepast 50HZ/60ZH,
Gewicht:	6500kg	Afmetingen:	5600x1460x1500mm
Kleur:	Groene Aangepast OEM,	Verleende naverkoop de dienst:	Ingenieurs beschikbaar aan de dienstmachines overzee, Videotechnische ondersteuning, Onlineondersteu
Garantie:	1 jaar
Markeren:	de rollende machine van de 4 broodjesplaat , plaat rollende machine 4 broodje , de rollende machine van de vier broodjesplaat

W12 CNC rolt hydraulische de Rolling machine volledige auto 4 van de 4 rollenplaat Buigende machine

Hoofdkenmerk:

De structuur van de machine is vier roltype, is de hogere rol de belangrijkste aandrijving, en het outputtoestel van het reductiemiddel wordt ingeschakeld met het hogere roltoestel om torsie voor rollende plaat te verstrekken;

De lagere rol maakt een verticale het opheffen beweging, die door de hydraulische olie in de hydraulische cilinder handelend op de zuiger wordt verkregen, om de plaat vast te klemmen, die hydraulische transmissie is;

De zijrollen worden geschikt op beide kanten van de lagere rol, en schuine stand langs het gidsspoor van het kader, die door schroefnoten, wormtoestellen en wormen worden gedreven;

Het voordeel van de machine is dat het en plaateind die pre op dezelfde materiaal zelfde tijd kan worden uitgevoerd buigen rond maken.

De hoofdlijnen,

De metalen kappen in volledige cirkel of variërende straal kunnen gemakkelijk worden gedaan;
Snuifjerol en zijrollenbeweging met hydraulische zuigers op orbitale manier
De overbelasting beschermt
Hoogste die broodje door hydromotor en planetarische versnellingsbak wordt aangedreven
Drie digitaal gelezen outs voor het gemakkelijke broodje plaatsen
Hydraulisch dalingseind voor gemakkelijke verwijdering van gebeëindigde metalen kap
Gemakkelijke verrichting met mobiel controlebord
Hydraulisch in evenwicht brengend systeem

Hoofdstructuur van de machine:

De machine is de buigende machine van de vier rolplaat, zijn die structuur als tekening 1, hogere rol als initiatiefrol wordt getoond, onderaan rol en zijrollen zoals gedreven rollen;

de hogere rol wordt bevestigd, onderaan rol doet boven en beneden beweging;

de hogere rol is mechanisch initiatief, terwijl onderaan rol en kant de rollen door wrijving van plaat en rollen worden gedreven.

Onderaan rol en kant worden de rollen gedreven door hydraulische olietank om het opheffen beweging te doen. Het ventro-lager van de hogere rol brengt ten val en stelde ook wordt gedreven door hydraulische olietank terug. Het lager van rollen en de olietank zijn geïnstalleerd op linkerzijde en rechterkant van machinekader.

Het linker en juiste machinekader is de belangrijkste delen van gehele machine, die totaal gelast staal is, geïnstalleerd op de gelaste basis, en alle verrichtingen op console gebeëindigd zijn.

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 0

Hoofd Technische specificaties,

Type	Dikte (mm)	Pre-buigt Dikte (mm)	Lengte van Rollen (mm)	Plaat opbrengststerkte (Mpa)	Dia. van hoger broodje (mm)	Dia. van lagere broodjes (mm)	Dia. van Zijbroodjes (mm)	Vermogen van motor (kW)
W12-4×2000	4	3.5	2050	245	160	140	120	3
W12-6×2000	6	5	2050	245	190	170	150	4
W12-8×2000	8	6.5	2050	245	210	190	170	5.5
W12-10×2000	10	8	2050	245	230	210	190	7.5
W12-12×2000	12	10	2050	245	270	250	210	11
W12-16×2000	16	13	2050	245	300	270	220	11
W12-20×2000	20	16	2050	245	330	300	240	11
W12-25×2000	25	20	2050	245	360	330	250	15
W12-30×2000	30	25	2050	245	390	360	300	18.5
W12-35×2000	35	28	2050	245	430	390	330	22
W12-40×2000	40	32	2050	245	460	420	360	30
W12-45×2000	45	36	2050	245	510	460	390	37
W12-50×2000	50	40	2050	245	550	510	420	45
W12-4×2000	4	3.5	2550	245	190	170	150	4
W12-6×2500	6	5	2550	245	210	190	170	5.5
W12-8×2500	8	6.5	2550	245	230	210	190	7.5
W12-10×2500	10	8	2550	245	270	250	210	11
W12-12×2500	12	10	2550	245	300	270	220	11
W12-16×2500	16	13	2550	245	330	300	240	11
W12-20×2500	20	16	2550	245	360	330	250	15
W12-25×2500	25	20	2550	245	390	360	300	18.5
W12-30×2500	30	25	2550	245	430	390	330	22
W12-35×2500	35	28	2550	245	460	420	360	30
W12-40×2500	40	32	2550	245	510	460	390	37
W12-45×2500	45	36	2550	245	550	510	420	45
W12-4×3000	4	3.5	3100	245	210	190	170	5.5
W12-6×3000	6	5	3100	245	230	210	190	7.5
W12-8×3000	8	6.5	3100	245	270	250	210	11
W12-10×3000	10	8	3100	245	300	270	220	11
W12-12×3000	12	10	3100	245	330	300	240	11
W12-16×3000	16	13	3100	245	360	330	250	15
W12-20×3000	20	16	3100	245	390	360	300	18.5
W12-25×3000	25	20	3100	245	430	390	330	22
W12-30×3000	30	25	3100	245	460	420	360	30
W12-35×3000	35	28	3100	245	510	460	390	37
W12-40×3000	40	32	3100	245	550	510	420	45
W12-50×3000	50	40	3100	245	610	560	480	55
W12-60×3000	60	48	3100

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 1

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 2

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 3

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 4

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 5

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 6

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 7

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 8

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 9

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 10

Vier 4 Rolplaat Rolling Machinecnc de Rol Volledige Automatisch van het Bladmetaal 11
