Het automatische CNC van het de Uitdrijvingsaluminium van de Aluminiumsnijmachine Machinaal bewerkende Centrum

Het automatische Aluminium plateert het cirkel machinaal bewerkende centrum van het zaagmachinealuminium

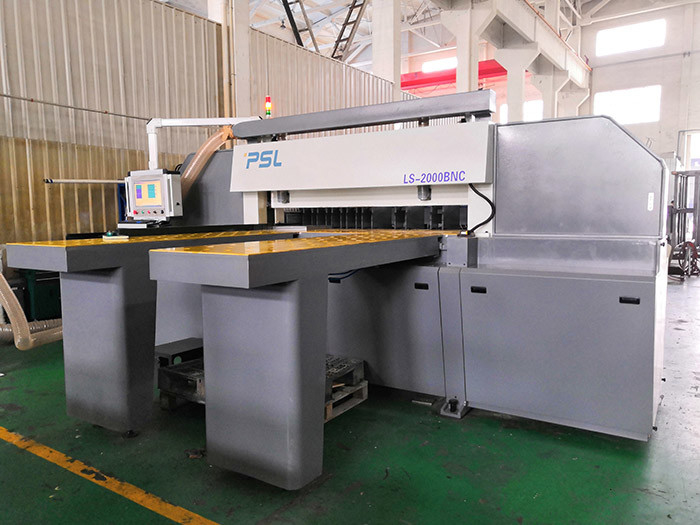

Machinenaam: Automatische Aluminiumzaagmachine

Model: Ls-2000BNC

▲LS Personeelsunie namens de de zaagmachinemodellen van het bedrijf halfautomatische aluminium. Vertegenwoordiger

▲de grootte van het aluminiumzagen van 2000,

▲BNC namens automatisch.

Dit apparaat is van toepassing op scherp bladaluminium, koper, en samengestelde panelen.

Hoofd technische parameters

Mechanische kenmerken:

▲Het scherm van de aanrakingsverrichting:

    1.  Aanrakingstype het scherm van de 10 duimverrichting.

    2.  De veelvoudige reeksen werkbanken kunnen opstelling zijn tegelijkertijd om omschakeling tijdens het zagen te vergemakkelijken.

   3.  De functie van de laarsinput.

   4.  De functie van de fouten zelf-opsporing.

Al. plateer het vastklemmen en het voeden basis:

1.  De bedsporen aan beide kanten van de klem het voeden basis worden samengesteld uit gelaste staalstralen. De harde chromium-geplateerde gidssporen op één kant en het vliegtuig leiden sporen aan de andere kant worden aangepast met toestellen en de aandrijving van de toestelrij, en de magnetische heerser wordt aangepast met het reductiemiddel en de twee kilowatt dagelijkse servomotor voor het nauwkeurige en snel drijf plaatsen. De maximumsnelheid is 6 m/min.

▲Samengeperste straalstructuur:

1.  Keur de integrale de structuur van de drukstraal, van het toestelrek en van de cilinder collocatie goed, gelijk toe te nemen aandrijving de drukstraal om en het bladmateriaal neer te drukken. De druk wordt gelijk verdeeld aan beide kanten van de scherpe middellijn. Wanneer de rubberstrook bij de bodem van de drukstraal wordt geïnstalleerd vermijden dringend, wordt de oppervlakte van het het werkvoorwerp gedrukt om de nauwkeurige scherpe kwaliteit te verzekeren.

Zag zetel:

1.  Het parallelle lineaire slideway ontwerp kan de bewegende inertie van de zaagzetel effectief verminderen, de vlotte prestaties van de reuzezetel verbeteren, en effectief de slingering van de beweging verminderen om de beste scherpe lijnnauwkeurigheid te bereiken.

2.  Belangrijkste saw is de motor 20HP (18,5 kW). Zijn reusachtige slag keurt de motor van de de frequentieomzetting van 2HP (1,5 kW) met reductiemiddel en precisie de rij van toesteltanden te drijven goed. De belangrijkste zaag past boven en beneden actie van oliecilinder aan, zodat is zagen krachtiger, vermijdend het fenomeen van het blokkeren en verpletteren veroorzaakt door traditionele kettingstransmissie.

3.  Kan de scherpe plaats van het zaagblad van de toenemende scherpe positie volgens programmabreedte het uitgeven montages automatisch de plaats bepalen beginnen te snijden.

4.  Een vierkant tubulair stof die trog verzamelen wordt geschikt onder de zaagzetel, en twee kanten van de filmdekking elkaar en uitbreidt zich tot het einde van het knipsel om ervoor te zorgen dat het stof die trog verzamelen het hoogste stof bereikt die effect verzamelen.

5.  De maximum scherpe snelheid van de zaagbladslag is 6 m/min en 7 m/min. De scherpe snelheid kan door de paneelknop volgens de hoogte van het scherpe werkstuk worden aangepast, en de scherpe snelheid kan in realtime worden veranderd. De gebruikers kunnen hun voorkeurbehoeften volgens de aard van de scherpe voorwerpen aanpassen.

▲Hoofdwerkbank:

De belangrijkste werkende lijst is ook een drijvende lijst. De de vlotterparels worden van de koperlucht geschikt op het harde chroom geplateerde paneel. Op de voorwaarde van verbeterde duurzaamheid, is de het werk efficiency van het hogere het bladmetaal van de arbeider ook beter.

▲Klemmen:

   1.  Standaardconfiguratie van aantal het werkklemmen: 8 PCs van klemmen.

   2.  Elke klem is uitgerust met een cilinder om het werkstukblad op een hefboommanier te trekken, zodat wanneer het het werkstuk trekt, het kan ervoor zorgen dat           het werkende materiaal klemt het blad vast.

▲Stofdicht blad

Het segmentale stofdichte blad keurt transparant plastic blad goed, dat stofuitwerping kan effectief beperken en de functie van de veiligheidsbescherming bereiken.

▲De elektronische configuratie van de controledoos:

    1.  Alle elektronische delen worden gekocht van de originele fabriek van Taiwan.

    2.  De servomotor en de servobestuurder zijn Delta.

    3.  De frequentieconvertor is Taiwan Yingweiteng.

    4.  De elektronische delen vergen koelsysteem helemaal niet. Voor popularisering van elektronische delen, kunnen zij met worden gekocht en worden vervangen

        markt zonder zich het ongerust maken over stofinvasie, zolang zij regelmatig worden schoongemaakt en gehandhaafd.

▲Voeding:

    1.  De voeding is industriële levering in drie stadia met een voltage van 380V/50HZ.

▲De levering van de luchtdruk:

    Druk van de gebruikslucht 5-6 kg/cm

▲Stofinzameling:

   1.  De leverancier verstrekt de verwijderingssysteem van de schraperspaander, dat met de zaagmachine synchroon op zijn plaats geïnstalleerd is om de functie van de spaanderverwijdering te verzekeren.

▲Standaardmateriaal:

    1.  Één hoofdzaagblad: het speciale blad van de carbidezaag (voor aluminiumplaat).

    2.  Het werkklemmen: 8pcs.

    3.  Drijvende het voeden lijst: 1800mm x 600mm x 2 reeksen.

    4.  Toolbox bevat een reeks hulpmiddelen.

    5.  De riem van belangrijkste saw wordt de motor geschikt in de machine.
