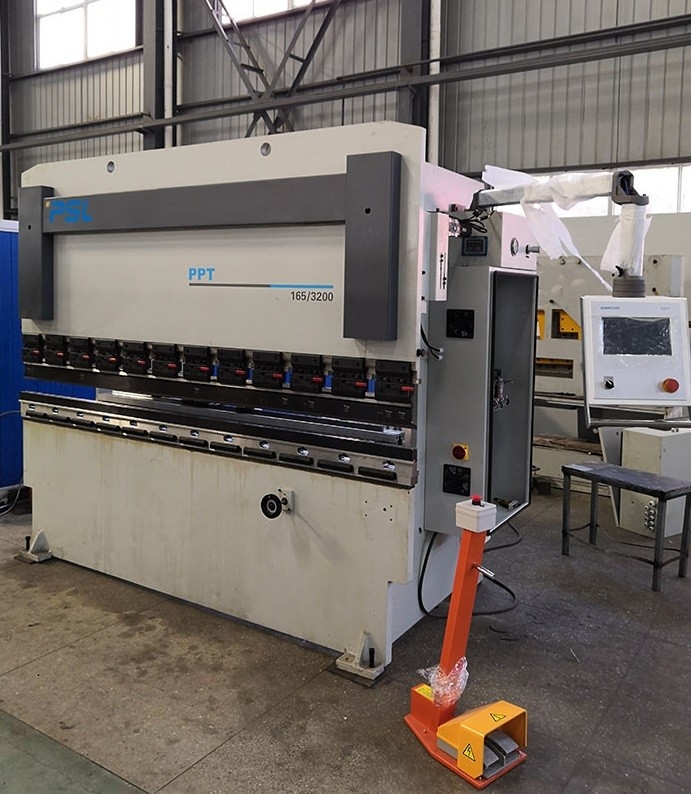

165t van de de Persrem van de torsiebar Hydraulische Servocnc Buigende Machine 10ft

Van de de Torsiebar van PPT (k) servo (CNC) de buigende machinecnc hydraulische Hydraulische persrem





  Hoofdkenmerken van deze machine:



Eenvoudige en mooie verschijning;



Gemakkelijke verrichting en onderhouds, eenvoudige en betrouwbare aanpassing;

Het systeemcontrole van de gebruiks eenvoudige, efficiënte en nauwkeurige mechanische gedwongen synchronisatie;

De ram wordt bewogen tegelijkertijd door de torsieschacht te verdraaien om processynchronisatie te bereiken;

Door mechanisch einde om de graad van beëindiging te bereiken;

Numeriek wordt gecontroleerd.



















De hoofdfuncties van de Pers remmen:



1. 1.   Deze Persrem is goedgekeurd ontwerp Met computer van LVD-technologie. Het kader, de ram en andere belangrijke stukken worden geanalyseerd door ANSYS de eindige software van de elementenanalyse om de sterkte en de structurele rationaliteit van het kader te verzekeren.





1.2.   Het kader keurt integrale lassenstructuur goed, en de starheid van de werktuigmachine is goed.



1.3.   Q235-B de materialen worden gebruikt voor muurpanelen, worktable verticale platen en glijdende platen.



1.4.   Wanneer de grote delen stuiklas, zal het ondergedompelde booglassen voor automatisch uiteindelassen worden goedgekeurd. Wanneer het lassen, keer lassen aan beide kanten om om lassenmisvorming te verminderen. De las zal van kapsnede, luchtgat, barst en andere lassentekorten vrij zijn. De opsporing van het gedragsgebrek na lassen.



1.5.   Het onthardende het verouderen behandelingsproces wordt op hoge temperatuur goedgekeurd voor grote delen om lassenspanning te elimineren en de nauwkeurigheid en de stabiliteit van verwerkte delen te verzekeren.



1.6.  Het machinaal bewerken van het kader keurt de éénmalige het vastklemmen het machinaal bewerken methode van grote van het vloer het boring en malen machine en bewegend brug machinaal bewerkend centrum goed om de het machinaal bewerken nauwkeurigheid van delen te verzekeren.





2. Cilinders:

2. 1.  Het cilinderblok is volledig gesmeed met 45#-staal en heeft voldoende starheid en sterkte. Na zich het smeden en het vormen, door het niet-destructieve testen, zorg ervoor dat het materiaal geen tekorten zoals losse structuur, en door onthardend proces heeft om interne spanning te elimineren en de stabiliteit van het materiaal te verzekeren.

2. 2.  De zuigerstang en de cilinderkop worden gemaakt van 45# gesmeed staal en genormaliseerd om betere uitvoerige mechanische eigenschappen te verzekeren.



3.    De torsiebar dwong mechanische synchronisatie, het saldo van de grenskurk met hoge precisie y-As.



4.   Keur geïntegreerd hydraulisch controlesysteem goed, betrouwbaarder en gemakkelijk voor onderhoud.

de bijzondere installatiekeuzen staan toe om vooral gematigde geluidsniveaus te verkrijgen allebei op machines van gemiddelde capaciteit. De bescherming van de overbelastingsoverstroming wordt uitgerust aan hydraulisch systeem, dat geen lekkage kan verzekeren, en het olieniveau kan direct worden gelezen of worden gezien.





5.    De achtermaat wordt gelast door staalstructuur en heeft hoge starheid. Het wordt gedreven door Servomotor, balschroef en lineaire gids om hoge precisieverrichting te verzekeren. De achter-maatvingers heeft hoog parallellisme en snelle aanpassing op Lineaire guider.


6.    De compensatie van de lijstafbuiging,

Integrale regelbare convexe worktable kan nauwkeurige afbuigingscompensatie op de gehele lengte verkrijgen.





7.    Het speciale Hoogste hulpmiddel wordt gepast met het Snelle vastklemmen ontworpen voor het buigen van dunne roestvrij staalplaten.

4-manier v-Matrijs met verschillende openingen





8.    Voetpedaal met noodsituatieeinde.



9.    Voorramsdekking met lamp voor verlichting.



10.   CNC Controlemechanisme voor hydraulische persrem: Delem DA41T, Estun E300T, EASYCAT TP10s

Dit controlemechanisme kan slechts twee servo as-x & Y, en crwoning lijst controleren.

Multi-werk-stap de programmeringsfunctie kan een automatische verrichting en het contnuous plaatsen of multi-step procedures, evenals een automatische precisieaanpassing voor posities van achterkurk en glijdend blok bereiken;











Facultatieve functies of delen,



1.   De voorverdedigersbewegingen regelmatig op lineaire guider langs worktable in rightward of leftward, kunnen ook op en neer worden aangepast.



2. CNC controlemechanisme SNC53 om meer axises met servomotoren (X, Y1, Y2, R, Z1, Z2) te controleren



3. De gemotoriseerde Mechanische compensatie Bekronende die van de lijst) afbuiging) door CNC controlemechanisme wordt aangepast.



4. Achter-maatstraal met dubbele lineaire guider om vingers gemakkelijk te bewegen.



5. Hand achter-maatvingers up/down (r-As).



5. Hoofdmotorupdates aan servomotor.



6. Veilige laserbeschermer.



7. De dieptekeel kan omhoog aan 500mm of meer.



8. Het hoogste hulpmiddel automatische hydraulische vastklemmen























   Belangrijkste onderdelen:



Facultatief model	Fabrikant	Opmerkingen
CNC systeem	E300T Tp-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Facultatief) (Facultatief)
Hydraulisch systeem	Hoofdsolenoïdekleppen	Rexroth EERST
Het verzegelen	cilinders	MERKEL NOK
Achtermaat	Servomotor   Balschroef + Lineaire guider	EASTCAT Taiwan
Oliepomp	De binnenpomp van de Toestelolie	Allead Zonnig
Hoofdmacht	AC motor Servomotor	Wanbang VEICHI	(Facultatief)
Het werklijst	Hand bekronende lijst Gemotoriseerde Mechanische bekronende lijst	PSL PSL	Facultatief
Veiligheid	De voor twee omheiningen van het kantenstaal Achter veilige sensorbescherming	PSL	(Facultatief)
Voor ondersteunend wapen	Vast eenvoudig steunwapen steunwapens opgezet op Lineaire gids	PSL	(Facultatief)
Voltage	380V/50HZ	PSL	Aangepast
Elektrische component	Het Relais van Schneider, Schakelaar	Schneider
Voetschakelaar	De Koreaanse verticale schakelaar van Kaikun	Koreaanse Kaikun
Keel deptj	400mm 400600mm (Facultatief)	PSL





Van PPT (K) de reeks hoofdparameters.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Nominale druk kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Vouwbare raadsbreedte mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Kolom die mm uit elkaar plaatsen	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Schuifslag mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
De afstand mm van de schuifaanpassing	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Afstand tussen schuif en lijst mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Keeldiepte mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Worktablebreedte mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Drijfsnelheid mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Het werk snelheid mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Terugkeersnelheid mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Motormacht kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
Netto gewicht van werktuigmachine kg	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Achterblok die mm uit elkaar plaatsen	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Het volume L van de brandstoftank	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
Algemene groottelengte mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Afmetingen mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Verschijningsgrootte hoog mm	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
