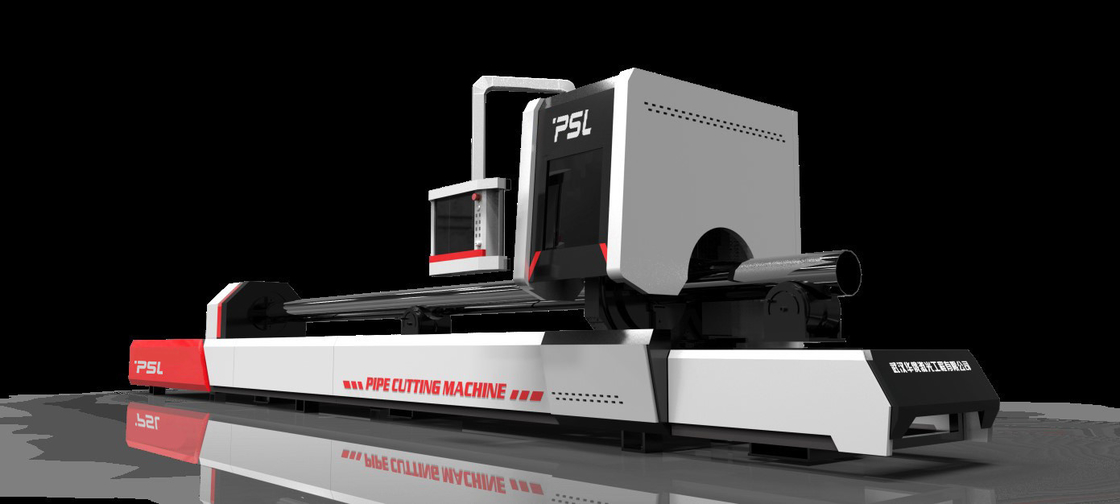

Staalpijp die CNC het Metaal van de Lasermachine om Vierkante Rechthoekige Buis snijden

Metaal om de Vierkante Rechthoekige Buiscnc Snijmachine van de Vezellaser om Pijpen te vervaardigen

Een deel van Functies en Eigenschappen,

• Het hoge lichaam van de starheidsmachine, het leven van de lange machine.

• Totale pneumatische roterende klem, één het zeer belangrijke centreren, hoge klemsnelheid.

• De veranderlijke diametersteunregeling, kan realiseren lading bijsta en de steun, scherpe nauwkeurigheid kan verhogen.

• De realtime compenseerde compensatie, geschikte pijpklem, hoge nauwkeurigheid van het knipsel van de pijpstempel.

• Hoge software van de hoek de scherpe controle, - het knipsel van de kwaliteitshoek.

• De facultatieve 3D nestsoftware, kan hoekstaal en gootijzer en andere pijpen snijden.

• De facultatieve testende functie van de lasparel, lasstraal om het even welke hoek vermijdt snijdend.

De snijderssamenstelling van de buislaser,

1, Laserbron: De bron IPG/Raycus/MAX 2000W van de vezellaser

1.  De macht van de laseroutput: 2000W

2.  Lasergolflengte 1070nm

3.  Outputenergie die 10%~100% regelen

4.  Inputmacht 8kW

5.  Het werk temperatuur 16~35

2, vezel-Optisch de laser scherp hoofd van Raytools/WSX/Precitec

Auto het concentreren zich laser scherp hoofd

Uitgerust met QBH-de schakelaar van de vezeloutput, verzegelde de speciale optische lens, nauwkeurige nadruk het aanpassen methode, en snelle capaciteitsomvormer met minimum scherp hiaat 0.2mm, dat scherpe snelheid kon verhogen en gasverbruik verminderen.

3, werktuigmachinesysteem

De machine keurt brugstructuur met hoge starheid, het materiaal van de Draaibankverwerking met hoge precisie goed. De compacte structuur, het kleine bezette gebied, de geschikte verrichting en het onderhoud, die de vraag 24 uren kunnen ontmoeten blijven werkend.

4, Machinebed

De kaderstructuur wordt gemaakt van hoogte - het lassen van het kwaliteitsstaal, lassen, na onthardende beroeps op hoge temperatuur, het tweede verouderen, grote de machineprecisie van het Brugmalen machinaal bewerkend, het ontwerp en de verwerking van middelen om ervoor te zorgen dat de machine uitstekende schokweerstand, hoge starheid en stabiliteit heeft.

5, Hoge snelheidstransmissiesysteem

De Lasersnijder keurt brug dubbele drijfstructuur en het hoge bed van de bevochtigingswerktuigmachine, Ingevoerd AC servosysteem en bestuurderssysteem, ingevoerde toestel en rektransmissie, lineair gidsspoor voor het leiden goed, om de hoge snelheid te verzekeren, hoge precisie en hoge betrouwbaarheid van de machine.

6, CNC Controlesysteem

CNC het controlesysteem CYPCUT omvat laser scherp proces, de de normale functie van de voorraadlay-out en controle van de laserverwerking. Het heeft hoofdzakelijk tekeningsproces, parameters het plaatsen, geeft user-defined scherpe proces, voorraadlay-out, route plannende en snijdende controle uit. De scherpe macht zou met de scherpe snelheid kunnen worden aangepast. De individuele trekkracht binnen en trekt snelheid terug zou kunnen worden geplaatst. Het heeft ook materiële procesbibliotheek, die alle procesparameters voor hetzelfde materiaal kon bewaren.

De software is krachtig, eenvoudig, compatibel te werken met DXF, PLT, AI, nc-HOOFDformaat en enz.

7, Automatisch pneumatisch klemsysteem

■Draadloze handbediende controledoos, klemklauw één zeer belangrijke los en klem.

■Twee bankenrollen, meer goed-verdeelde klemkracht, met hogere nauwkeurigheid wanneer besnoeiings kleine pijp.

■De pneumatische klem, de grote en stabiele holdingskracht, pijp maken niet los en glijden uit.

■220mm de totale pneumatische klem, pneumatische klem, bedraagt om geen klauwen te hoeven te veranderen, gemakkelijk te werken.

■Dubbele automatische centreerklem, snelle snelheidsklem voor rechthoek en ovale pijpen. De abnormale vormpijp vergt speciale klemklauwen.

8, Rood licht Wijzend op Systeem

Het coaxiale rode licht wordt gebruikt als indicator om het eenvoudig te maken om optisch systeem aan te passen en nauwkeuriger om werkend punt te poneren.

9, Professioneel pijp scherp systeem

■De professionele pijp scherpe software steunt scherpe ronde pijp, vierkante pijp, ovale pijp, hoekstaal en gootijzer en andere pijpen.

■Door nest kan de software, lay-outontwerp, gemeenschappelijk knipsel en ander speciaal proces realiseren. Wanneer het snijden, kan centreren het in real time realiseren en de realtime compenseerde compensatie, herziet de pijpoppervlakte, leidt hoekproces, snelle snelheid „kikker-sprong“ door buizen.

10, Waterkoelingssysteem

Het waterkoelingssysteem is uitgerust en de temperatuur zou kunnen worden vermeld. Het waterkoelingssysteem zou beginnen automatisch te werken wanneer de temperatuur hoger is dan de vooraf ingestelde waarde en ophoudt automatisch werkend wanneer de temperatuur onder de vooraf ingestelde waarde is.

11, Roterende Klem

De roterende klem kan maximum om pijp Ф20mm-Ф220mm, vierkante pijpen houden 20mmx20mm 150mmx150mm, met dikte 12mm, lengte 6000mm. Het materiële ondersteunende apparaat kan stabiel worden gehouden lange tijd om te werken.

12, de Eenheid van de Stofextractie

De werktuigmachine is ook uitgerust met uitlaatventilator om het stof en het uitlaatgas te verwijderen, dat het kwaad tot personeelsveiligheid en materiaal konden verminderen.

Hoofdtechnologieparameters,
