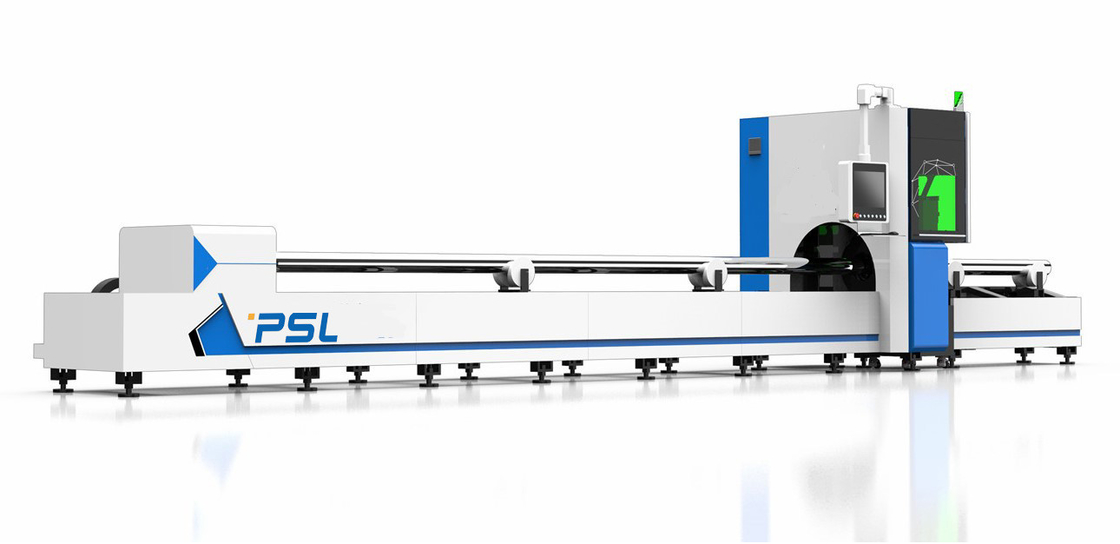

Buiscnc de Snijder van de de Vezellaser van de Lasermachine 500w 1000W 2000W 3000W Cnc

Metaalbuis/CNC van de de Laser1000w 2000W 3000W Snijder van de Pijpverwerking de Buissnijmachine van de Vezellaser







Korte inleiding van de buissnijmachine van de vezellaser,



1.  Laser scherp principe



Het laserknipsel moet laser met hoge intensiteit aan de oppervlakte van materiaal, door de interactie tussen laser en materiaal uitstralen, wordt het besnoeiingsvoorwerp gesmolten of gelaten verdampen, en het besnoeiingsvoorwerp wordt gesneden door de hulp van de stroom van de hoge snelheidslucht.





2.  Laser scherpe eigenschappen en voordelen



2.1 de buissnijmachine kan allerlei pijp snijden, die zeer kosten en ruimte bespaart. De verwerkingswaaier is breed, en de pijpen van verschillende diameter en lengte kunnen worden verwerkt. De elektrische roterende schacht wordt goedgekeurd, is de snelheid regelbaar, en de verrichting is geschikt, en het heeft de kenmerken van met geringe geluidssterkte, hoge snelheid en hoge precisie; Het is de beste keus voor professionele pijpen en buizen om de snijdende lijn te snijden.



1. Het kan verscheidene cilindrische snijdende lijngaten met verschillende richtingen en diameters op de belangrijkste pijp snijden om aan de voorwaarden van verticale kruising van zonderling en niet zonderlinge takas en hoofdas te voldoen (de belangrijkste takpijp is cirkelpijp).



2. Het eind van de cilinder snijdende lijn kan aan het eind van de takpijp worden gesneden, die aan de voorwaarden van de verticale kruising en schuine kruising van de zonderling en niet zonderlinge takas en de belangrijkste as voldoet.



3. Kan diverse vormen op de muur van de pijp snijden; Het kan het geneigde eindgezicht aan het eind van de cirkelpijp snijden.



4. Het eind van de takpijp die met de ringvormige belangrijkste pijp snijdt kan worden gesneden (de belangrijkste takpijp is ronde pijp); Kan diverse vormen op de vierkante buisoppervlakte snijden.



5. De scherpe oppervlakte is vlot en vrij van braam.



6. Het laser scherpe hoofd zal niet de materiële oppervlakte contacteren en zal niet het werkstuk krassen.



7. De spleet is smalst, is het hittegetroffen gebied het kleinst, is de lokale misvorming van het werkstuk zeer klein, en er is geen mechanische misvorming.



8. Het kan om het even welke vorm, pijp en andere speciaal-gevormde materialen verwerken.





2.2 de laser vergt slechts stroom wanneer het loopt, en te hoeven om geen extra gas van de laser te produceren, en de laagste verrichting en onderhoudskosten te heeft;



2.3 de vezellaser keurt halfgeleider modulair en overtollig ontwerp goed, en er is geen optische lens in de resonator, en vergt niet de starttijd. Het heeft de voordelen van geen aanpassing, onderhoud en hoge stabiliteit, die de kosten van toebehoren en onderhoudstijd drukt. Dit is onvergelijkelijk aan de traditionele laser;



2.4 de optische transmissie van de gehele machine is het optische verpletteren, zonder ingewikkeld optisch gidssysteem zoals reflector, eenvoudige optische weg, stabiel structuur en onderhoud vrij van externe optische weg;



2.5 het scherpe hoofd bevat beschermende lenzen, collimators, die glazen en andere kostbare verbruiksgoederen concentreren, die weinig verbruiken;



2.6 de optische vezeluitvoer maakt het ontwerp van mechanisch systeem eenvoudig en gemakkelijk zeer om met robot of multidimensionele werkbank te integreren;





3.  CNC Controlesysteem



De CNC scherpe software, die door Shanghai Baichu wordt gemaakt, heeft grafische interface en geschikte verrichting. De professionele scherpe controlesoftware kan diverse grafiek en karakters ontwerpen naar believen, en kan in realtime worden verwerkt. Het steunt CAD, CorelDRAW en andere professionele tekeningssoftware. Het heeft de krachtige functies van programmering, lay-out, tekstverwerking en proces het plaatsen, die het beheer en het gebruik zoveel mogelijk van pijp verbetert. De scherpe software heeft de volgende functies en de kenmerken:



3.1 de invoer, micro- verbinding, scherpe opeenvolging, optimaliseerde scherpe weg en optimaliseerde snelheid, enz.



3.2 verbeter de gebruiksverhouding van pijp: het kan de regeling van delenontruiming, ingebedde lay-out voor een deel realiseren, symmetrische ten val brengende regeling van delen, roterend regeling van delen en vermijdend het overlappen en botsing van vorm.



3.3 scherpe hoekverwerking: interne/externe hoekverwerking, die automatisch kan worden erkend en worden geplaatst.



3.4 de krachtige functie van de karakterverwerking: kan stevige woorden in holle woorden verwerken.



3.5 de snijdende efficiency van gemeenschappelijke randsectie wordt geoptimaliseerd om de bezettingsgraad van pijp te verbeteren





Belangrijkste onderdelen,



Naam	Korte beschrijving	Merk van land
De bron van de vezellaser	1000W	MAX/Raycus/IPG
Autofocus scherp hoofd	Raytools Speciaal scherp hoofd voor optische vezel	Raytools
Toepassingsgericht koelsysteem	Dubbel omloopsysteem, het titaniumbuis van de hitteuitwisseling, over temperatuuralarm, stroombescherming, van de de vezellaser van de waterspiegelbescherming speciale het koelwatertank	Wuhan Hanli
Mechanisch transmissiesysteem	High-precision de hoge snelheidsspoor van Taiwan Hiwin Het Tweeling (spiraalvormige) rek van Taiwan en Pignon	Taiwan Hiwin De Tweeling van Taiwan



Vertragingssysteem	Het reductiemiddel van de Shimpooflens in Japan	Japan
Evenredige Klep	NNT	Japan
Elektrische installatie	Schneider	Frankrijk
Volgend sensorsysteem	Hoge precisie automatische inductie, nauwkeurigheid 0,1 mm	Cypcut Shanghai
Het apparaat van de slakkenlossing	Normen	De fabrikant
Computersysteem	Speciale Industriële Controlecomputer voor laser	Taiwan Yanxiang
X-AS SERVOeenheid	1800W servo	Fuji, Japan
W-AS SERVOeenheid	1800W servo	Fuji, Japan
Z-AS SERVOeenheid	400W servo	Fuji, Japan
Scherpe software	Professionele CNC scherpe software	Cypcut Shanghai
I / O kaart	32 punten	Cypcut
Voltageregelgever		China
Snijmachine	Precisiebrug	Fabrikant
X/W asprecisie	±0.02mm/m
Max. vrije lopende snelheid	80m/min
Voltage	380V/50HZ 3Ph
Min. diameter van Klem	D20mm
Max. diameter van Klem	D230mm (230*230)
Het Max. reizen	6000mm
Staartvoorraad	200mm
Front Chuck	Het pneumatische/Servo centreren
Achterklem	Het pneumatische/Servo vastklemmen
