Hydraulische CNC Machine 3 van het Bladwalsen van metaal Algemene begrip van de Rollen het Hogere Rol

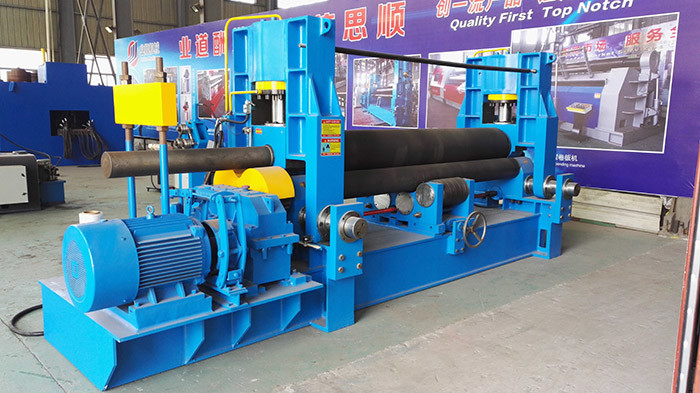

Hoger-rol de Universele CNC Hydraulische van het 3-rollen Buigende Rolling Machine Bladmetaal

Beschrijving van deze Plaat Rolling machine,

De machine is een soort de hydraulische Rolling machine van het 3 rolblad, die voor het rollen van de plaat aan de ronde vorm is.

Aan pre-bend hoewel de hogere rol horizontale beweging;

Er is een relatieve verplaatsing aan de lagere rollen. De motor en het reductiemiddel drijven de twee lagere rollen wanneer het rond maken. wegens de verhoging van de lagere rollen is constant, zodat is het geschikt te voeden en te werken.

Het omverwerpende rek is hydraulisch typeontwerp.

Structuur en hoofddelen,

Dit die materiaal uit het werkkader wordt samengesteld, hoger broodjesapparaat, hoofdaandrijvingsapparaat, onderaan broodjesapparaat, zijbroodjesapparaat, brengt apparaat, hydraulisch systeem (delen), elektriciteitssysteem (delen) ten val, en smeert apparaat.

Hoger broodjesapparaat:
De omhooggaande aandrijving van het roltoestel van de leiding voor het draaien, de einden van de SP-1 lagersteun, aandrijving-kant door de vlakke sleutel, van het hoofdaandrijvingstoestel en sluiten het apparaat aan overdrachttorsie aan, uiteinde-kant met de bescherming van Staal. Het materiaal van de omhooggaande rol is 42CrMo, is de hitte die HB220-300 verharden.

hoofdaandrijvingsapparaat:
Door de Hydraulische motor, drie het toestel van de snelheidsvermindering, transmissietorsie aan de omhooggaande rol. Dit apparaat omvat motoren en de versnellingsbak van de snelheidsvermindering. De voeding is volgens de eis van de klant

Onderaan rolapparaat:
Onderaan rolsteunen onder het lager, de lagerhuisvesting aan beide kanten van het rek opgezet binnen het spoor, de bodem van de zuiger en verbonden cilinder. Het dragen in de vloeistof onder druk kan langs het spoor, volgens de grootte van de duwstaaf toenemen en vallen die, wordt de staalplaat onder de rol het vastklemmen kracht door de de controleklep van de hydraulisch systeemdruk wordt vereist aangepast. De toevoeging van de beneden lagere rollen kan aanpassing rollen, de nauwkeurigheid van product onder hetzelfde materiaal verbeteren dat het de legeringsstaal 45# die, thermische behandeling van de broodjeskwaliteit HB220-300 is verharden

Zijrolapparaat:
Kant die van het rollager in het radiale dragende voetstuk, op beide kanten van het rek opgezet binnen het spoor, de bodem van de zuiger en verbonden oliecilinder dragen. Dragend in de vloeistof onder druk, kan op en neer langs het spoor worden overgeheld, wordt de grootte van de zuigerstang van de duwkracht volgens de behoeften van staalplaat door de de controleklep van de hydraulisch systeemdruk aangepast. Het zij de legeringsstaal van de broodjeskwaliteit, thermische behandeling die is HB220-280 verharden.

Breng apparaat ten val:
Breng apparaat door de olie weg gescheurde cilinder, scharnieren en drijven ten val ten val gebracht die op een vliegtuig van het rollager ten val wordt gebracht producten te verwijderen.

Technische Gegevens,

Deatailedcomponenten:
1. Hoofdmacht: Siemens Elektro
2. Hoofd elektronische elementen: Siemens Duitsland of Schneider Frankrijk;
3. Axletree: Dubbel-rij self-aligning lager
4. Hoofdmotor: Siemens maakte in China
5. Programmeerbare PLC van het logicacontrolemechanisme: OMRON, Japan
6. Hydraulische kleppen: YUKEN, Taiwan
7. Toestelpomp: gemaakt in China Taiwan;
8. Het werkrol: Materiaal van het werkrol met 42CrMo-Legeringsstaal.
9. Digitaal beeldschermsysteem: Deltatouch screen

10 omvormer: OMRON, in Japan wordt gemaakt dat
11. Automatisch smeringssysteem: Chinees-Japanse verbinding, die blokalarm heeft

Hoofdkenmerken

• Speciale buigende vliegtuigen, numerieke controle.
• HMI (mens/machine-interface), intelligente verrichting.
• Enig zelf-compenseert, werkt, hoog rendement, veilig en geschikt.
• Vele modellen voor keus, economisch numerieke controlemodel, TC geautomatiseerde numerieke controle.
• Met functie van rollende kegel.

Specificaties van W11S-Reeks,
