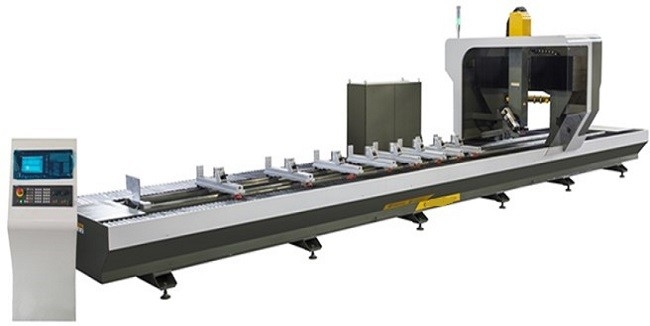

4 ascnc het Profielpvc Cnc die van de Aluminiumsnijmachine en Machine boren onttrekken

4-as CNC het Machinaal bewerken van de legeringsprofielen van het Centrumaluminium het knipsel van pvc CNC het boren malen en het onttrekken van machine

Gedetailleerde Productomschrijving:

Het is geschikt voor malen, boring, knipsel en andere processen van het profiel van de aluminiumlegering, pvc, lichte legering en andere materialen.

Één keer het vastklemmen kan de verwerking van om het even welke hoekoppervlakte van voltooien - 110 ︒ ~ + 110 ︒ met hoge het werkefficiency.

Uitgerust met het systeem van Siemens 828d CNC, heeft het snelle verrichting, uitstekende prestaties en krachtige functie.

Uitgerust met de Italiaanse gemotoriseerde as van HSD hoge snelheid en de Servoaandrijving van Siemens.

Mobiel tijdschrift met 6/8 hulpmiddelposities. De inrichting kan de de het werk positie en en klem automatisch identificeren zich alleen bewegen.

HIWIN-de balschroef, lineair gidsspoor, voerde rek in en Taiwan lucht-tec-lucht pneumamtic delen wordt goedgekeurd.

Het materiaal is uitgerust met beschermend apparaat, veiligheidsaanwijzing en de functies van het foutenalarm.

De belangrijkste technische parameters:

Kt-S860 Basisverwerkingscapaciteit:

Het malen & het inlassen	Flank het machinaal bewerken	Het boren het machinaal bewerken	Gezichtsmalen	het snijden
Ø8 Malenmes	Ø8 Malenmes	Ø12 boorhoofd	Ø60 millling blad	Ø160 zaagblad
Snelheid 18000r/m	Snelheid 15000r/m	Snelheid 3000r/m	Snelheid 10000r/m	Snelheid 4000r/m
scherpe diepte 4 mm	scherpe breedte 8mm	het boren procesvereiste	Malendiepte 3 mm	Scherp procesvereiste
Voersnelheid 3m/min	Voersnelheid 3m/min	0.8m/min	3m/min	1m/min

Materiaalconfiguratie:

1 asmotor: 7.5KW (ATC) de ingevoerde hoge snelheid gemotoriseerde as van HSD Italië;

2 al kader van de staalstructuur: spanningsbehandeling, precisie het machinaal bewerken;

3 gidsspoor: X, is Y, z-as ingevoerd lineair gidsspoor (van de de precisiegids van Taiwan HIWIN het spoor);

4 X, y-astransmissie: het gebruik van ingevoerde het rekaandrijving van het hoge precisietoestel;

5 z-schachttransmissie: ingevoerde de schroefaandrijving van de hoge precisiebal (Taiwan HIWIN);

6 een as het draaien schacht;

6 hulpmiddelpositie: bibliotheek van het 6 post de mobiele roterende hulpmiddel;  Italië ingevoerd ISO30-handvat; .

7 uitgerust met automatisch hulpmiddel het plaatsen apparaat voor lange detector om hulpmiddellengte te ontdekken;

8 werkende lijst: 8 reeksen van automatische plaatsende inrichting, met t-type groef het vastklemmen apparaat;

9 aandrijvingssysteem: de goedkeuring van brushless servo de aandrijvingseenheden van Siemnes;

sleeptouw 10: Duitse technologie;

11 nevel koelapparaat;

12 hulpmiddel het plaatsen instrument: ontdek automatisch de hulpmiddellengte;

13 de controlebesturingssysteem van Siemens 828D

3D draagbaar controlemechanisme 14 1 reeks;

15 controledoos: de belangrijkste elektrocomponenten, industriële controle, controlesysteem allen worden ingevoerd;

besturingssysteem 16: De controlesysteem van Siemens;

17 CNC systeem, softwaresysteem Siemens
