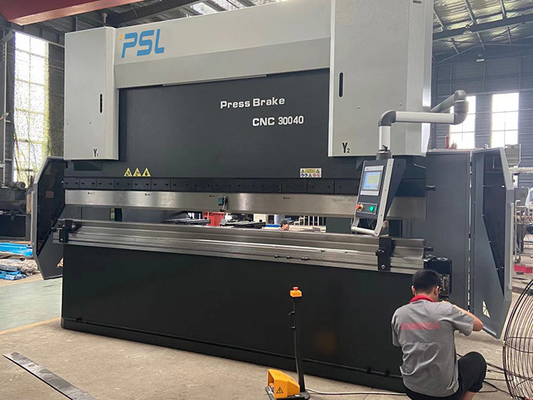

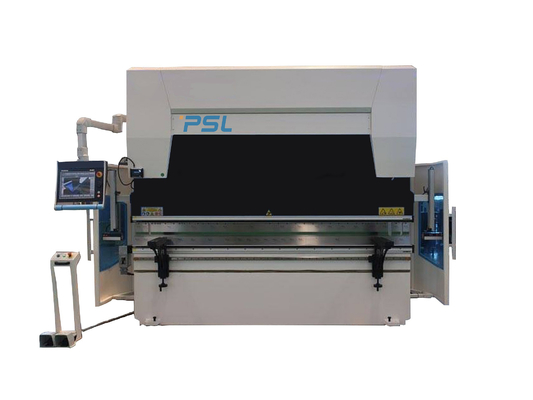

Elektrohydraulische synchro. CNC van de het blad buigende machine van de Persrem de servo hoofdmotor

De elektrohydraulische synchronisatiecnc van de het blad buigende machine van de Persrem servo hoofdmotor





Principe en Eigenschappen van de machine:



●Het kader wordt gemaakt van verlaten staalplaat gelaste structuur, en de juiste huizen, de werkende lijst en de cilinderbasis zijn gelast in een geheel kader. Na lassen, wordt de interne spanning geëlimineerd door aan te maken, zodat is het gehele staal sterk en de stabiliteit is goed.



●Hydraulische efficiënter en nauwkeurige controletechnologie met hoge frekwentie, sneller.



●De achtermaat van CNC Persrem wordt gebracht norm 2 vingers terug systeem, in verband met de complexe stukken van het vormenwerk meten, kiezen 4 of 5 vingers het achtermaatsysteem en de overeenkomstige matrijzen voor uw beschikbaar zijn.



●Volgens het metaaldatas van het inputblad op Persrem, CNC kan het systeem automatisch en de compensatie die van de lijstafbuiging berekenen aanpassen eenvormige lengte van alle werkstukkenhoeken opbrengen.



●De afstand en de hoogte van de achterkurk en de slag van Ram worden gecontroleerd door CNC systeem, dat geschikt en snel is.



●De oliecilinder is machinaal bewerkt met het volledige stromen om de beste voorwaarde te krijgen, zoals gesmeed, Gedoofd en aangemaakt, en het fijne malen, en toen hard verchromen en andere processen.  tot slot assembely de invoer van verzegelende ring, het fenomeen van olielekkage in klantenservice.



●Het hydraulische systeem keurt het geïntegreerde hydraulische systeem van olieweg goed om de installatie van de pijpleiding te verminderen.



●Het gebruik van mechanische afbuigingscompensatie geeft toegang tot eenvormige volledige lengtewerkstukken. welke kan de lijst komt maken relatieve beweging voor en vormt een ideale convexe kromme, verzekerend de relatieve posities met schuif houd onveranderd.







Basisconfiguratie:





Nr	Naam	Model/Vervaardiging
1	CNC Systeem	Holland Delem DA53T, DA58T, DA66T-Controlemechanisme
2	Electrics	Frankrijk Schneider Electrics
3	Achter-maat	Balschroef + lineaire guider; 3-4sets van vinger die zich op lineaire guider bewegen
4	Hoofdmotor	Servomotor Estun of VEICHI
5	Servomotor	Nanjing Estun
6	Servobestuurder	Nanjing Estun
7	Pedaalschakelaar	KACON, Zuid-Korea
8	Verzegelende Ring	BAUSER en Busak+Shamban, Duitsland

9	Hydraulisch Systeem	Rexroth, Duitsland
10	Oliepomp	De hoge prestaties van Duitsland ALLEAD & interne de Oliepomp met geringe geluidssterkte van de toestelpomp
11	De Schakelaar van de oliebuis	Duitsland EMB
12	Hoogste hulpmiddel en v-Matrijs	Één reeks van standaard hoogste hulpmiddel en V-Matrijs
13	Achter-maat	De balschroef van Taiwan Hiwin en lineair gidsspoor
14	Oliecilinder	China Taifeng
15	Snel Vastklemmend	Chinees merk
16	Afbuigingscompensatie	Mechanische Compensatie/bekronende lijst

17	Grating heerser	Italië GIVI
18	Standaardas	4 +1 (Y1, Y2, X, R, +V)



Inleiding van Hoofddelen:



--Het Systeemeigenschappen van Holland Delem DA-58T:





DA-58T eigenschappen:



2D grafische touch screen programmering

15“ hoge resolutiekleur TFT

• De berekening van de krommingsopeenvolging
• Bekronende controle
• De controle van de servo en frequentieomschakelaar
• Geavanceerde y-As controlealgoritmen voor closed-loop evenals open-loop kleppen.
• USB, rand omzetting
• Off-line software profiel-t



DA-58T Technische gegevens
Norm
Vertoning	Kleurenlcd vertoning
Type	15“ TFT, hoge helderheid
Resolutie	1024 x 768 pixel, kleur met 32 bits
Aanrakingssensor	Volledige touch screencontrole (PCT-Aanraking)
Backlight	Leiden
Opslagcapaciteit	1 GB
Product en hulpmiddelengeheugen	256MB
Ruilbaar geheugen	USB-flashgeheugenaandrijving
Off-line software	Profiel-58TL





-- Het hydraulische systeem van Duitsland Rexroth:













-- De Verbindingen van Duitsland EMB

Uitstekende vorm

Fijne strakheid

Het grote stromen

lage drukverlies

Geen olielekkage.













-- Duitsland BAUSER en Busak+Shamban-Verbindingen

Sterke anti-uitdrijvingscapaciteit te kloven

De verbindingen zullen niet verdraaid worden of fliped

Goede slijtageweerstand en gemakkelijke assemblage



Goede lekvrij













-- GIVI Sensor Ruler

De CNC het gebruiks volledig closed-loop van de Persrem elektrohydraulische servobesturing,

De signalen van de ramspositie kunnen zijn terugkoppelen aan CNC systeem door de Heerser van de twee kantensensor,



dan CNC past het controlemechanisme DA58T het olie stromende bedrag aan door de openingsgrootte van synchrone klep te veranderen

, hierbij controlerend de ram Y1 die, Y2 op hetzelfde niveau lopen, die de parallelle staat van worktable handhaven.









-- Mechanische Bekronende lijst

• Het lokale mechanisme van de afbuigingscompensatie gebruikt een mechanische de compensatiestructuur van de interferentielijst. CNC controle van de controlemechanisme de automatische berekening.
• Elke groep bestaat uit verscheidene groepen driedimensionele gebogen oppervlakten met verschillende hellingen. De compensatiekromme is dichter aan de misvormingskromme van de diaplaat, die zeer de het machinaal bewerken nauwkeurigheid van de buigende machine verbetert.









-- Backgauge

●X de as drived door servomotor via balschroef

●R as drived door servomotor via balschroef

●De Balschroef van Taiwan HIWIN en Voeringsgids

●alle Servomotoren

●Handboek die de positie van vingers aanpassen









-- Snel Vastklemmend om Hoogste hulpmiddel gemakkelijk te bevestigen









--Één Reeks van Standaard Hoogste hulpmiddel en Dubbele v-Matrijs (Amada-stijl)

Materiaal: 42CrMo of aangepast

Algemeen het doven procédé, hoge hardheid en goede slijtageweerstand.

Dubbele v-Matrijs V8, V12, (aangepaste) V16











-- Betrouwbaar elektrosysteem

• Het elektrosysteem is Frankrijk Schneider
• Uitgerust met stofdicht kabinet om de hoogte te waarborgen - kwaliteit elektrosysteem
• Open de deur en de macht weg, hoogte - de bestuurder van de kwaliteits servomotor.
