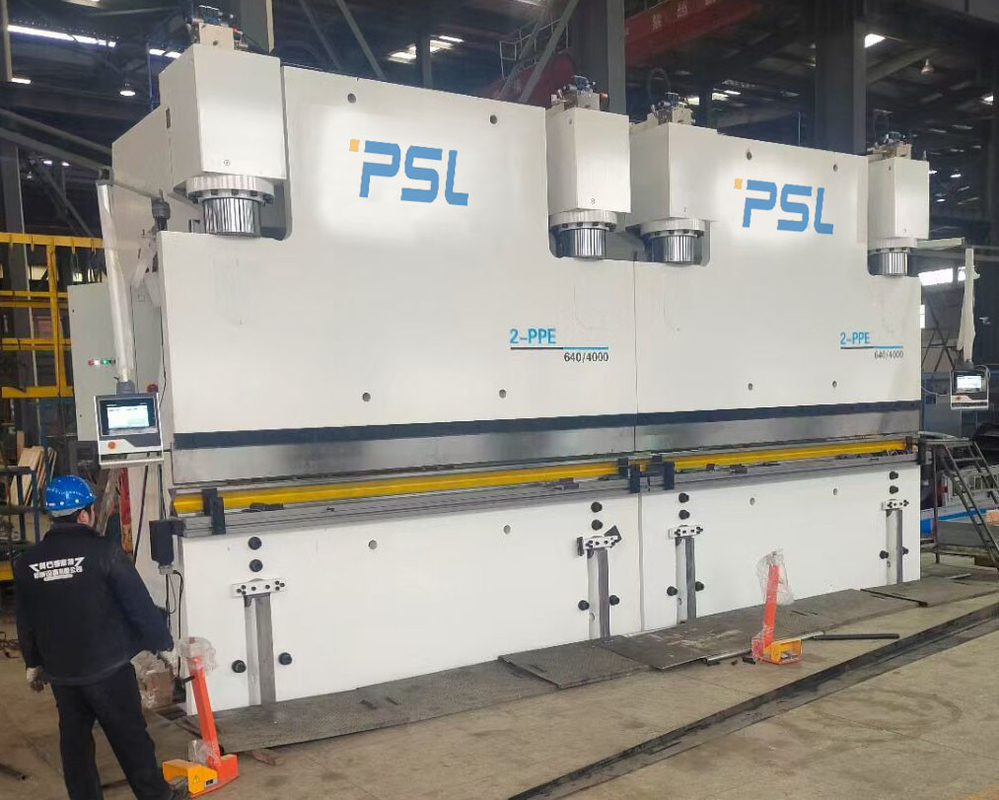

Macht Polen die Lichte Polen machinecnc Elektrohydraulische Persremmen vervaardigen Achter elkaar
Toepassingen:
Deze CNC persrem wordt Achter elkaar wijd gebruikt in grote staalstructuur, staaltoren, Machtspolen, vrachtwagenvervoer, elektrisch kabinet, industriële decoratie. Met verschillende verstrekte die matrijzen, kan de abonnee de metaalplaat in verschillende vormen van het werkstukken krijgen wordt gebogen.
Vooral in Macht en de Lichte verwerkende industrie van Polen met grote Keeldiepte en grotere Max. openingshoogte hulpmiddelen.
Hoofdlijnen van machine,
1. Elektrohydraulisch servosysteem, gesloten de schuif lopende nauwkeurigheid van lijncontroles.
2. De unieke gepatenteerde technologie: tweezijdige afbuigingscompensatie van de grote persrem.
3. Het openen van matrijs van hoogte de regelbare tussenvoegsels om een verscheidenheid van werkstukken te ontmoeten.
4. Een verscheidenheid van hulpinstellingen konden aan de eisen van gebruikers voldoen en het proces geschikter en efficiënt maken.
5. Het kader van machine is samengesteld uit tank, worktable, verlaten en juiste huisvesting en
ram. Zo heeft het starheid met hoge weerstand en goede. Ook neemt het trilling om spanning te elimineren.
6. Synchronisatie werkend hoofd van beide machines: De goedkeuring van elektrisch-hydraulische evenredige kleppen om de synchronisatie van beide machines te verzekeren.
7. Door CNC controlemechanisme, kon de exploitant met machine communiceren.
8. Uitgerust met goed leidend systeem, positie die systeem en hydraulisch saldosysteem meten om aan de vereisten van volledige lengtebaan en zonderlinge baan te voldoen.
9. De eenheid van de Worktablecompensatie wordt goedgekeurd om afbuiging van machine goed te maken wanneer het werken om de precisie van het werkstuk ervoor te zorgen.
10. De oppervlakte van cilinder heeft het goede dragen en thermische behandeling, zodat heeft het goede smering en het lange gebruikende leven.
Werktuigmachinenauwkeurigheid
1 geometrische nauwkeurigheid
Het plaatsen nauwkeurigheid van Y1 en Y2 (ram die zich boven en beneden as bewegen): ± 0.05mm
Herhaal het plaatsen nauwkeurigheid van de assen van Y1 en Y2-: ± 0.05mm
De het plaatsen nauwkeurigheid van x-as: ± 0.10mm
(wat de voor en achter bewegende as van achtergedeelte die is behouden)
X-as herhaalde het plaatsen nauwkeurigheid: ± 0.05mm
2 het werk nauwkeurigheid
Buigende hoek van teststuk: ± 30 ‚/M
Buigende eerlijkheid van teststuk: 0.30mm/m
Machineconfiguratie,
| Nr |
Naam |
Model/Vervaardiging |
| 1 |
CNC Systeem |
Holland Delem DA53T, DA58T, DA66T
ESA S630, S640
Cybelec CT8, CT12
|
| 2 |
Electrics |
Schneider Frankrijk |
| 3 |
Achter-maat |
Balschroef + lineaire guider; 4sets van vinger die zich op lineaire guider beweegt |
| 4 |
Hoofdmotor |
WN AC motor 2*45kw |
| 5 |
Servomotor |
Estun |
| 6 |
Servobestuurder |
Estun |
| 7 |
Pedaalschakelaar |
KACON, Zuid-Korea |
| 8 |
Verzegelende Ring |
Merkel, Duitsland
NOK, Japan
|
| 9 |
Hydraulisch Systeem |
Rexroth, Duitsland |
| 10 |
Oliepomp |
Van de het toestelpomp van Japan Nachi interne de Oliepomp |
| 11 |
Oliebuis Jointor |
Duitsland EMB |
| 12 |
Hoogste hulpmiddel en v-Matrijs |
Één reeks van standaard Hoogste hulpmiddel en bestaane V-Matrijs |
| 13 |
Achter-maat |
De balschroef van Taiwan Hiwin en lineair gidsspoor |
| 14 |
Oliecilinder |
PSL |
| 15 |
Afbuigingscompensatie |
Mechanische of Hydraulische Compensatie/bekronende lijst |
| 16 |
Grating heerser |
Italië GIVI |
| 17 |
Standaardas |
3 +1 (Y1, Y2, X, +V)
|
PPED-Reeks Hoofdparameters achter elkaar,
|
NameModel
|
2-500/40
|
2-500/50
|
2-500/60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| Nominale kracht kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| Vouwbare raadsbreedte mm |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| Krachtkolom die mm uit elkaar plaatsen |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| Schuifslag mm |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| Maximum openingshoogte van worktable en schuif mm |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| Keeldiepte mm |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| Lijstbreedte mm |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| Drijfsnelheid mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| Het werk snelheid mm/s |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| Terugkeersnelheid mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| Hoofdmotormacht kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| Het volume L van de brandstoftank |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| Netto gewicht van werktuigmachine kg |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
