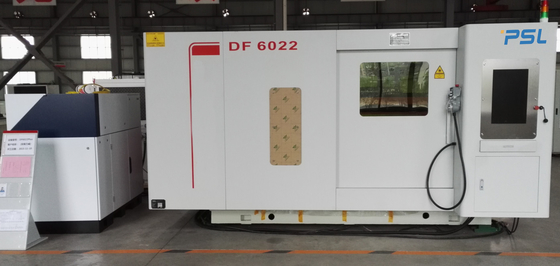

De autoblad Lading & het Leegmaken de lijstcnc van de manipulatoruitwisseling Snijmachine van de Vezellaser
Producttoepassing,
Toegepaste materialen:
Hoofdzakelijk gebruikt voor scherp koolstofstaal, galvaniseerde het siliciumstaal, roestvrij staal, aluminiumlegering, titaniumlegering, staalplaat, inleggende raad, de plaat van het aluminiumzink, koper en vele soorten die metaalmaterialen etc. snijden.
Toegepaste Industrie:
De snijmachine van de vezellaser in de verwerking van het bladmetaal, luchtvaart, ruimtevlucht, elektronika, elektrische apparaten, metrodelen, auto, machines, precisiecomponenten, schepen, metallurgisch materiaal, lift, huishoudapparaten, giften en ambachten, hulpmiddelverwerking, versiering, reclame, diverse verwerkende verwerkende industrie die van de metaal buitenlandse verwerking wordt toegepast.
Technische kenmerken,
De grootste voordelen van machine helpen u meest geschikte kiezen.
De beschikbare laservermogensklasse is 1000W-30000W.
1. Wij hebben buis gelaste lijst voor economische oplossing, en plaat gelaste lijst voor op zwaar werk berekende toepassingen, plaatknipsel, buis die beschikbare allebei snijden.
2. De enige lijst, verdubbelt auto het voeden lijst, met of zonder beschermende dekking, beschikbare allebei.
3. Wij hebben professionele CNC systeemontwerper, de ontwerper van de lasermachine om aan al uw aangepast verzoek te voldoen, de professionele en snelle dienst aanbieden.
4. De automatische het voeden Robot wordt toegevoegd aan de lasersnijmachine. Door vooraf ingesteld programma en één zeer belangrijke verrichting, kan het blad automatisch van de het stapelen lijst aan het scherpe platform worden gezogen en worden vervoerd.
Structuur van Deze de Lasersnijmachine van de Uitwisselingslijst,
1. Volledig beschermd en ingesloten milieuvriendelijker ontwerp,
De gehele machine is volledig beschermd en gesloten ontwerp, veilig en milieuvriendelijk, geen verontreiniging, overeenkomstig ergonomicsand internationale normen. De machine heeft de veelvoudige functies van de veiligheidswaarschuwing zoals laser abnormaal alarm, snijdend abnormaal alarm, het alarm van de gas lage druk, koeler abnormaal alarm, enz., om stabiel en veilig knipsel van de machine te verzekeren.
2. De uitgedreven Straal van de aluminiumbrug
Het keurt een brugstructuur, een lichtgewichtontwerp, gebruiks ruimtevaart-rang uitgedreven aluminium goed, en is gebeëindigd na het kunstmatige verouderen en oplossingsbehandeling. De brug heeft uitstekende starheid, oppervlaktekwaliteit, en integriteit. Het heeft ook uitstekende dynamische prestaties en is bevorderlijk voor hoge snelheidsknipsel.
3. Het scherpe hoofd van de auto-nadruklaser
De machine is uitgerust met een automatisch het concentreren zich laserhoofd, kan de nadruk automatisch worden aangepast, en de verrichting is eenvoudig, geschikt, snel en nauwkeurig. Verkort het doordringen tijd, verbeter het doordringen kwaliteit, hoge snelheidsknipsel, en besparingstijd.
4. Werkende software CYPCUT
●Spoor en coördinaat de het in real time van het vertoningsknipsel zijn beschikbaar
●Het geniet van hoge capaciteit van anti-jamming evenals hoge controlenauwkeurigheid
●Uitgerust met voltooid digitaal servosysteem
●Het is goed geschikt voor zelfdiagnose, zelf-aanpassingsvermogen
●Snel verandering en dossier het groeperen proces
●. Het behandelt binnenkort programma's
●Het is goed geschikt voor anti-virus bescherming
●De automatische functie van de onderzoeksrand
●Breekpunt achterfunctie
●Achterwaartse functie
●leapfrog functie
●Rand-gedeeld knipsel
●De steun varieert codes
●De beweging is regelmatig
●De functie van geeft code uit
●Zachte grens, alarmfuncties
5. Het intelligente systeem van de Stofverwijdering
Het onlangs promotie intelligente systeem van de stofverwijdering heeft een redelijker ontwerp van de stofverwijdering, dat effectief het ventilatie en van de stofverwijdering effect verhoogt en de levensduur van het materiaal verlengt
6. Autoblad Lading & het Leegmaken Manipulator
Brugtype keurt de automatische servo ladende en leegmakende manipulator brug + zuignap goed + dubbele die vorken in één enkel opheffend platform worden geïntegreerd plaat lading en het leegmaken te beëindigen.
De gebruikersbesturingselementen het touche screen tussen automatische het voeden wijze en hand het voeden wijze te schakelen, die voor verschillende werkende staten geschikt is.
Hoofdtechnologieparameters,
| Machinenaam |
De snijmachine van de de vezellaser van de uitwisselingslijst CNC |
| Model |
DF4020-8000W |
| vermogen van laser |
8000w |
| laserbron |
MAX/RAYCUS/IPG |
| Lasergolflengte |
1080nm |
|
Maxim Cutting Thickness
|
koolstofstaal (O2) |
25mm28mm |
| roestvrij staal (N2) |
14mm15mm |
| Aluminiumblad |
10mm12mm |
| Messingsblad |
8mm |
| Stelregel scherpe snelheid |
120m/min (volgens materialen) |
| Max. versnelling |
1.2G |
| Energieinstabiliteit |
≤2% |
| ondersteunde grafische formaten |
CAD, CorelDraw-software, DXF/DWG/PLT |
| Scherp gebied |
4000×2000 |
| X as het reizen |
4000 |
| Y as het reizen |
2000mm |
| Z as het reizen |
250mm |
| de nauwkeurigheid van verandert van plaats |
±0.03mm/m |
| nauwkeurigheid van positiex/y as |
±0.05mm/m |
| Max. ladingsgewicht van werkbank |
2000KG |
| Max. ladingsgewicht van Manipulator |
750kg |
| vermogen van de machine |
350V-420V/50Hz |
| Gewicht van machine |
12500kg |
| Afmetingen |
11800x3550x2600mm |
Belangrijkste onderdelen,
| Naam |
Korte beschrijving |
Merk van land |
| Vezellaser |
8000W |
MAX/RAYCUS/IPG |
| Optisch systeem |
MAX/RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Autofocus scherp hoofd |
Speciaal scherp hoofd voor optische vezel |
Raytools/Precitec |
| Toepassingsgericht koelsysteem |
Dubbel omloopsysteem, het titaniumbuis van de hitteuitwisseling, over temperatuuralarm, stroombescherming |
Wuhan Hanli/Tongfei |
| Mechanisch transmissiesysteem |
High-precision de hoge snelheidsspoor van Taiwan Hiwin
(Het spiraalvormige) rek van Taiwan YYC en Pignon
|
Taiwan Hiwin
Taiwan YYC
|
| Vertragingssysteem |
INNOWELLE-FIEDLER/Alpha |
Duitsland |
| Evenredige Klep |
SMC |
Japan |
| Elektrische installatie |
Schneider/ABB |
Frankrijk |
| Volgend sensorsysteem |
Hoge precisie automatische inductie, nauwkeurigheid 0,1 mm |
Shanghai CYPCUT |
| Computersysteem |
Speciale Industriële PC voor laser |
Taiwan Yanxiang |
| X-AS |
SERVOeenheid |
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Y-AS |
SERVOeenheid
|
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Z-AS |
SERVOeenheid |
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Scherpe software |
Professionele CNC scherpe software |
Shanghai CYPCUT |
| Het nestelen software |
CypNest |
Shanghai FSCUT |
| I / O kaart |
32 punten |
CYPCUT |
| Voltageregelgever |
Facultatief |
China |
| Snijmachine |
Precisiebrug
Uitwisselingslijst
|
PSL |
| Auto het Laden & het Leegmaken Robot |
750KG |
PSL |
| Voedingregelgever |
|
PSL |
