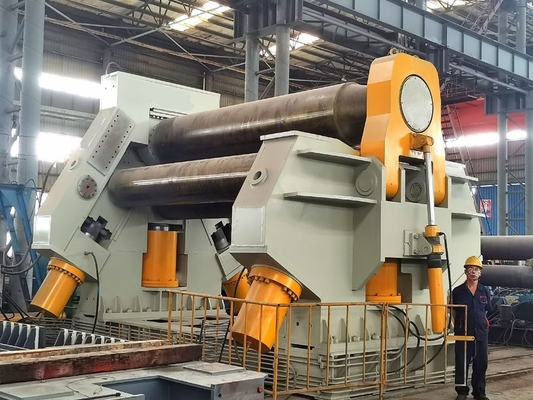

Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen

Cone Square 4 Roll Plate Roller Plate Bending Hydraulic Machine 65x3000mm Large
Cone Square 4 Roll Plate Roller Plate Bending Hydraulic Machine 65x3000mm Large
video play

Grote Afbeelding :  Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen

Productdetails:
Plaats van herkomst: China
Merknaam: PSL
Modelnummer: W12-65x3000
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1set
Prijs: Negotiable
Verpakking Details: Naakt in container, het Overzeese verschepen
Levertijd: 120-150 dagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 20-30 reeksen per maand
Contact
Gedetailleerde productomschrijving
VOORWAARDE: Nieuw naam: CNC de hydraulische Buigende machine van de 4 rollenplaat
Machinetype: 4-rollen die Buigende Machine Rolling, W12-65x3000 Verwerkt materiaal/metaal: Groot dikteKoolstofstaal, SS, Legeringsstaal
TOEPASSING: Dik bladmetaal, SS Plaat die, koolstofstaalplaat Rolling, die oliebuis/pijpen maken buigen, Grondstof: Blad/Plaat die, de Plaat /Profile van het Staalmetaal Rolling
Automatisering: automatisch Controlemethode: CNC volledige automatisch, ELEKTROHYDRAULISCH
Controle systme: Omron of PLC van Siemens controle, aanrakingsvertoning Rolling functie: met pre-Buigt/het rollen, het Asymmetrische rollen
Max. Centrale buigende dikte: 65mm koolstofstaalplaat, 55mm SS plaat Max. pre-Buigt dikte: 55mm koolstofstaalplaat, 45mm SS plaat
het rollen lengte: 03000mm Volledig geladen met de minimumdiameter: 2400MM
Het werk snelheid: 1.5-5m/min Hydraulisch systeem: Yuken of Rexroth-kleppengroep
Rijen van Hulprol: Hydraulische cilinderlift/neer Rolling aandrijving: De hogere rol en de lagere rol allen zijn Hydromotor
Hoofdmotor: 110KW Gewicht: 17500kg
Afmetingen: 6600x4260x3850mm Voltage: 220V/380V/415V/440V/ Aangepast 50HZ/60ZH,
Kleur: Aangepast Gray White/OEM, Verleende naverkoop de dienst: Ingenieurs beschikbaar aan de dienstmachines overzee, Videotechnische ondersteuning, Onlineondersteu
Garantie: 1 jaar
Hoog licht:

De Plaatrol van kegel het Vierkante 4 Broodje Buigen

,

Kegelvierkant 4 Rol 65x3000mm van de Broodjesplaat

,

plaat die hydraulische machines 65x3000mm buigen

Groot type 65x3000mm CNC 4 rollen plateert kegel en vierkante hydraulische rollende machine buigende machines





Hoofdkenmerk:


Dit behoort tot vier-broodjes plaat rollende machine, omhoog wordt de rol bevestigd en het is de belangrijkste aandrijving, hydraulische die motor door het toestel van de veranderlijke snelheidsaandrijving boven en beneden de aandrijving van de rolriem wordt gedreven, torsie voor het broodjesblad te verstrekken; onder de rolbewegingen verticaal door de hydraulische druk die op de zuiger van hydraulische die cilinder handelen wordt verkregen plaat voor hydraulische transmissie vast te klemmen; het benedenbroodje van de kanten met zijdierol en cilinder door olie wordt gedreven. Het (pre-buigt) buigen en machinevoordeel die van endplate kan op dezelfde machine worden geleid rollen



De opheffende verplaatsing wordt gecontroleerd door sensoren en PLC, automatisch genivelleerd die, en op het Touche screen wordt getoond.



4-rol zijn de plaat die rollende machines met wijd types door klanten worden ingestemd met. Met een hoog technisch niveau, volledige functies, een hoge precisie, en een geschikte verrichting, is de buigende machine van de 4 broodjesplaat een ideaal model voor rond het rollen, boog, kegel, en speciaal-gevormde werkstukken.





De hoofdlijnen,





W12 keurt de reeks rollende machine met vier rollen hogere rol roterende mechanische aandrijving, onderaan rol en de zij hydraulische aandrijving van de rollenschommeling, het elektrische geconcentreerde systeem van de controleverrichting goed.



Deze machine kan pre-buigt voltooien en gevormde de pijp het rollen voor één het materiële voeden, boog of gematigd versmalling gestalte gegeven materiaal kan pre-bend op deze machine met zijn minmized overblijvende rechte marge en hoge het werkefficiency.



Het kan ook het werk doen van het benaderende leveing voor te verwerken metaalplaat.



De machine met CNC Systeemcontrole wordt uitgerust, verbetert automatiseringsniveau dat.



Het wordt wijd gebruikt op aardolie, chemische boiler, het shipbilding, metaalstructuur en mechanische verwerkende industrie.




 Hoofdstructuur van de machine:



De machine is de buigende machine van de vier rollenplaat, stelde het uit het werkkader samen, hoger broodjesapparaat, hoofdaandrijvingsapparaat, onderaan broodjesapparaat, zijbroodjesapparaat, ten val brengt apparaat, hydraulisch systeem (delen), elektriciteitssysteem (delen), en smeert apparaat.



zijn die structuur als tekening 1 wordt getoond,



hogere rol als initiatiefrol, onderaan rol en zijrollen zoals gedreven rollen;



de hogere rol wordt bevestigd, onderaan rol doet boven en beneden beweging;



de hogere rol is mechanisch initiatief, terwijl onderaan rol en kant de rollen door wrijving van plaat en rollen worden gedreven.



Onderaan rol en bilaterale rollen worden gedreven door hydraulische olietank om het opheffen beweging te doen.



Het ventro-lager van de hogere rol brengt ten val en stelde ook wordt gedreven door hydraulische olietank terug. Het lager van rollen en de olietank zijn geïnstalleerd op linkerzijde en rechterkant van machinekader.



Het linker en juiste machinekader is de belangrijkste delen van gehele machine, die totaal gelast staal is, geïnstalleerd op de gelaste basis, en alle verrichtingen op console gebeëindigd zijn.






Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 0



Hoofd Technische specificaties,



×

Specificatie Maximum
Roldikte
(Mm)		 Maximum
Rolbreedte
(Mm)		 De grens van de plaatopbrengst
(MPa)		 Rolsnelheid
(M/min)		 Geladen met de minimumroldiameter
(Mm)		 De broodjesdiameter
(Mm)		 Onder de broodjesdiameter
(Mm)		 Kant van de broodjesdiameter
(Mm)		 Zijbroodje
Maximumslag
(Mm)		 Zijbroodje
Aanpassingssnelheid
(M/min)		 Hoofdmotor
Macht
(KW)
W12-25 *2000 25 2000 245 4 800 350 320 280 240 80 22
W12-20 *2500 20 2500 245 4 640 350 320 280 240 80 30
W12-30 *2000 30 2000 245 4 1000 400 360 300 240 80 37
W12-25 *2500 25 2500 245 4 800 400 360 300 240 80 37
W12-35 *2000 35 2000 245 4 1200 420 380 330 210 80 37
W12-30 *2500 30 2500 245 4 1000 400 360 320 230 80 37
W12-40 *2000 40 2000 245 4 1400 480 400 340 420 80 45
W12-45 *2000 45 2000 245 4 1600 500 450 400 380 80 45
W12-35 *2500 35 2500 245 4 1200 480 400 340 420 80 45
W12-40 *2500 40 2500 245 4 1400 500 450 400 380 80 45
W12-45 *2500 45 2500 245 4 1600 530 480 420 450 80 63
W12-35 *3000 35 3000 245 4 1200 500 450 400 380 80 45
W12-45 *3000 45 3000 245 4 1600 560 500 450 450 80 63
W12-55 *2500 55 2500 245 4 2000 600 550 480 500 78 75
W12-55 *3000 55 3000 245 4 2000 620 560 490 500 78 75
W12-65 *3000 65 3000 245 4 2400 670 600 530 550 78 110





















































Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 1

  Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 2



Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 3

Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 4

Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 5

Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 6

Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 7









Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 8











Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 9

Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 10

Plaat die van de de Plaatrol van kegel de Vierkante 4 Broodje Hydraulische Grote Machine 65x3000mm buigen 11
