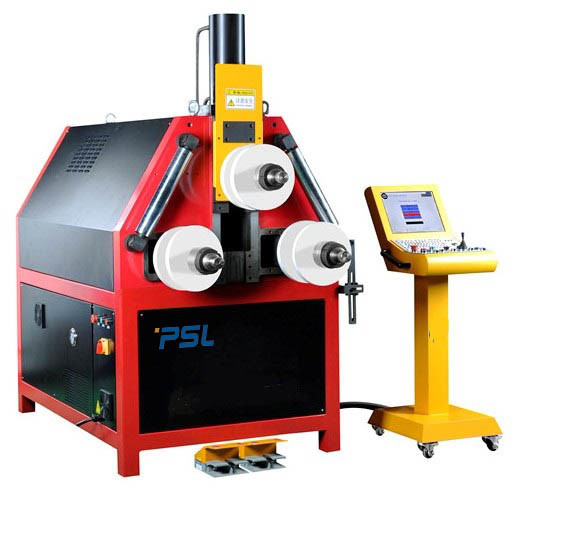

Rekcnc Rolling van het het Metaalaluminium van het Machineblad van de het Profielpijp de Buigmachine 3D Servo

3D Servo drijfcnc hydraulische profiel rolt buigende machine





1. Materiaalinleiding:



Cnc-25T is de broodjes buigende machine een efficiënt koud werkend materiaal het rollen en buigende diverse industriële metaalprofielen (sectiegrootte: 200mm * 100mm, buigende spanning minder dan 25x10 ^ 3kn).



Het kan diverse veranderlijke de boog tweedimensionale werkstukken van het krommings multisegment en driedimensionele ruimtewerkstukken in één keer buigen.



2. Materiaalfunctie:



Het kan enige boog, de veranderlijke boog van het krommings multisegment, ellips, positief buigen en boog, spiraalvormige boog en andere speciaal-gevormde boog verbieden.



Het kan diverse driedimensionele werkstukken in één keer buigen.



Wanneer het buigen van complexe werkstukken (zoals ellips en multisegmentboog), kan de reactiemeting worden gebruikt helpen programmerend.



Het materiaal heeft voorzien van een netwerkfunctie, en de interface die met LAN en Ethernet van de gebruiker kan worden verbonden is gereserveerd. Het kan volgens de redelijke behoeften van gebruikers (de fabrikant zal het kosteloos binnen de cyclus van het materiaalleven bevorderen) voor worden bevorderd gegevenstransmissie, verre diagnose, verre controle, enz.



Beschermingsfunctie:

①De veiligheidsbescherming, de lekkagebescherming, de overbelasting en de kortsluitingbescherming zullen worden geboden om de veiligheid van exploitanten te verzekeren

②Het hogere en lagere dode apparaat van de centrumgrens van het glijdende blok zorgt ervoor dat het glijdende blok nooit de hogere en lagere dode centrumpositie in om het even welke verrichting zal overschrijden.

③Uitgerust met vormbescherming, na het invoeren van de vormparameters in de computer, kan het ervoor zorgen dat de vorm niet door misoperation zal verpletterd worden.

④De belangrijkste motor keurt veranderlijke frequentiemotor en stepless snelheidsregelgeving goed. Het heeft de functie van de overbelastingsbescherming.

⑤Het hydraulische systeem verstrekt slechts werkdruk tijdens automatische verrichting, die het afval van energie vermindert.



Verrichtingsaids:

①Er is een zijrolapparaat aan de twee kanten van de werktuigmachine, die het materiaal in de verwerking stabieler maakt verwerken en helpt om het materiaal te nemen en te lossen.

②De lagere schacht van de werktuigmachine heeft de functie van schacht aan schacht aanpassing. Wanneer het buigen van verschillende profielen, verschillende schacht kan uit elkaar plaatsen het materiële vormen stabieler maken zich.

③Het heeft realtime vertoning op om het even welk punt terugkoppelen, zodat de exploitant de verrichting van de werktuigmachine kan op elk ogenblik ontdekken.

④Met behulp van reactieberekening, kan de exploitant automatisch programmeren.

⑤Het lichte oogsysteem kan de buigende uitgangspuntpositie van het werkstuk plaatsen alleen, die dezelfde partij werkstukken kan maken beginnen bij een bepaalde positie vanaf het materiële hoofd te buigen, om de stabiliteit van het product te verbeteren.



Controle en softwarefuncties:

①Volg het concept van het mens-machine interfaceontwerp, is de consolecontrole geschikt voor verrichting, en alle gegevens worden getoond over het vertoningsscherm.

②Het verrichtingspaneel is een Chinees/Engels paneel, waardoor de gegevens kunnen zonder verlies in het geval van stroomuitval worden uitgegeven en worden opgeslagen.

③De opslagcapaciteit van het apparaat is 4G, die kan minstens 1000 programmadossiers (één programmadossier beantwoordt aan één werkstuk) opslaan, en elk programmadossier kan 300 programmasegmenten (de meer segmenten, bevorderlijker voor het buigen van het multiwerkstuk van de segmentboog) schrijven.

④De interface van de softwareverrichting is verdeeld in verschillende interfaces, zoals algemeen broodje, elliptisch broodje die, het onderwijzen broodje het buigen en het driedimensionele broodje buigen buigen buigen, die vrij door de exploitant kunnen worden geselecteerd.

⑤Het heeft bepaalde automatische programmeringsfunctie.

⑥Het verstrekt zich handboek het centimeter voor centimeter verplaatsen, automatische controle, de aanpassing van de snelheidsvergroting, relatieve/absolute gecoördineerde omschakeling, materiële lengteberekening en andere functies, hydraulische, mechanische, het beheer van het gebruikersgezag en andere functie drukprogramma die plaatsen centreren.



Voordelen en eigenschappen:

①De gebruiker kan de gegevensvorm van het profiel invoeren dat van het invoerapparaat moet worden gebogen, en kan het profiel met veranderlijke (tweedimensionale) kromming, met nauwkeurige vormende straal en vlotte overgang tussen verschillende krommingen verwerken. Het kan de broodjes buigende verwerking van ronde, vierkante en speciaal-gevormde aluminiumprofielen voltooien;

②Alle bevelen zijn gemakkelijk en gemakkelijk voor de exploitant aan meester snel te begrijpen. Wanneer er sommige onrealistische of onredelijke fouten zijn, zal het apparaat op het scherm ertoe aanzetten om de exploitant snel te helpen het probleem elimineren.

③0.001mm wordt de dubbele golfgrating heerser (niet enige golf) goedgekeurd want het lopen van de middenschuif terugkoppelt, die zeer terugkoppelt nauwkeurigheid en anti-interference capaciteit verbetert.

④Het heeft de functie van energie met lage snelheid, grote en langzaam einde, dat de buigende efficiency en lengte het plaatsen nauwkeurigheid verbetert.

⑤Het servo indexerende systeem is een speciaal systeem van de motiecontrole. De ideale passende nauwkeurigheid kan door motieinterpolatie worden verkregen. Het kan complexe multiradiant buigende misvorming van materialen realiseren.



Parameterindex:





Nr.	Naam	Specificaties
1	Y-as herhaalde het plaatsen nauwkeurigheid	±0.01mm (met lading) ±0.005mm (zonder lading)
2	Z-as herhaalde het plaatsen nauwkeurigheid	±0.01mm (met lading) ±0.005mm (zonder lading)
3	Vierde rol (hulpwiel)	Het hulpwiel heeft geen bevoegdheid om snelheidsverschil te vermijden en het werkstuk te krassen
4	Drie broodjesaandrijving	3*2.2kw
5	Torsie	7900N.M
6	Roldiameter	80mm
7	Rollenafstand	400.500.600.700 mm
8	Y-as het reizen	280mm
9	Z-as het reizen	100mm
10	Efficiënte lengte van rolschacht	280mm
11	Druk van hydraulische cilinder	25T
12	Algemene macht	14.1kw
13	Voltage	380V 50HZ
