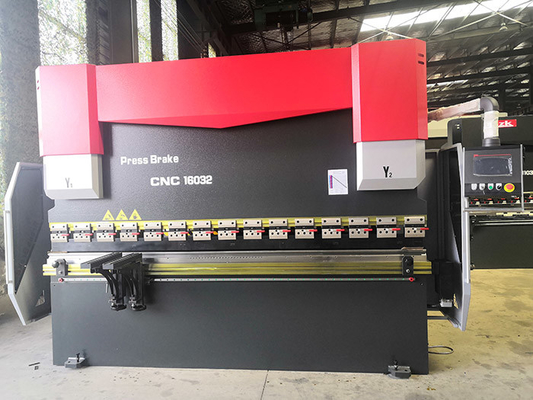

Wc67k Persrem 100 Ton Cnc Electro Hydraulic Press voor Bladmetaal het Buigen

CNC de Elektrohydraulische Rem van de synchronisatiepers voor blad het buigen





Werkende Principe en Eigenschappen:



●Het kader wordt gemaakt van verlaten staalplaat gelaste structuur, en de juiste verticale plaat, de worktable en drukplaat zijn gelast in een gehele structuur. Na lassen, wordt de interne spanning geëlimineerd door aan te maken, zodat is het gehele staal goed en de stabiliteit is hoog.



●Recentste antwoordende hydraulische efficiënter en nauwkeurige controletechnologie met hoge frekwentie, sneller.



●De optimale verhouding van parameters en top-level kernconfiguratie verzekeren stabiele prestaties en gemakkelijke verrichting.



●Van de standaard het systeem van de 2 schachten achtermaat van HPB systeem, in verband met de complexe stukken van het vormwerk, 4 of 5 schachten zijn het achtermaat en de overeenkomstige matrijzen beschikbaar voor uw optie.



●Volgens staat van bladmetaal op de persrem, CNC kan het systeem automatisch de compensatie die van de lijstafbuiging controleren eenvormige lengte van alle werkstukkenhoeken opbrengen.



●De afstand van het achtertoestel en de slag van de schuif worden gecontroleerd door het numerieke controlesysteem, dat geschikt en snel is.



●De oliecilinder is gesmeed, gedoofde en aangemaakte, het malen, hard verchromen en andere processen, en met de invoer van verzegelende ring, het fenomeen van olielekkage in klantenservice aangemaakt.



●Het hydraulische systeem keurt het geïntegreerde hydraulische systeem van olieweg goed om de installatie van de pijpleiding te verminderen, en de verschijning van het hydraulische systeem is mooi en beknopt.



●Het gebruik van hydraulische afbuigingscompensatie geeft toegang tot eenvormige volledige lengtewerkstukken. De hydraulische afbuigingscompensatie bestaat uit een reeks oliecilinders onder worktable, die de lijst kan maken voorkomt relatieve beweging en vormt een ideale convexe kromme, verzekerend de relatieve posities met schuif houd onveranderd. De compensatiekleppen zijn onderworpen aan plaatdikte en eigenschappen van te buigen materiaal.





Basisconfiguratie:





Nr	Naam	Model/Vervaardiging
1	CNC Systeem	Het Controlemechanisme van Holland Delem DA53T
2	Electrics	Frankrijk Schneider Electrics
3	Hoofdmotor	De Motor van Duitsland Siemens
4	Achterkurk, Timingsriem, Timingskatrol	Taiwan
5	Servomotor	Nanjing Estun
6	Servobestuurder	Nanjing Estun
7	Pedaalschakelaar	Zuid-Korea KACON
8	Verzegelende Ring	Duitse BAUSER en Busak+Shamban

9	Hydraulisch Systeem	Duitsland Bosch Rexroth
10	Oliepomp	De Zonnige hoge prestaties van Amerika en interne de Oliepomp met geringe geluidssterkte van de toestelpomp
11	De Schakelaar van de oliebuis	Duitsland EMB
12	Hoogste hulpmiddel en v-Matrijs	Één reeks standaardmatrijzen
13	Achter-maat	De balschroef van Taiwan Hiwin en lineair gidsspoor
14	Oliecilinder	Chinees beroemd merk Taifeng
15	Snel Vastklemmend	Chinees merk
16	Afbuigingscompensatie	Mechanische Compensatie

17	Grating heerser	Duitsland GIVI
18	Standaardas	4 +1 (Y1, Y2, X, R, +V)



Inleiding van Belangrijkste onderdelen:



--Het Systeemeigenschappen van Holland Delem DA-53T:



De DA-50T-Reeks biedt gemakkelijkste CNC programmering gebaseerd op het grafische het touche screengebruikersinterface van Delem aan. Nieuwe compacte DA-53T voegt een de controleoplossing van de overzichts volledige aanraking voor gesynchroniseerde persremmen toe.

Deze paneel gebaseerde controle, norm geschikt om tot 4 assen te controleren, kan in kabinetten worden geïntegreerd evenals in een facultatieve pendulant wapenhuisvesting worden gebruikt. Zijn 10,1 de“ brede kleur TFT van de het scherm hoge resolutie, met de industriële technologie van de rang multiaanraking, geeft toegang tot het bewezen Delem-gebruikersinterface. Het laat de directe navigatie van de „hotkey“ aanraking tussen product programmering en daadwerkelijke productie toe. De functies worden gevestigd waar nodig, aanbiedend geoptimaliseerde ergonomie door de volledige toepassing.

Van de machineaanpassing en test de krommingen worden verminderd tot een minimum met snel en gemakkelijk programma-aan-productie werk sequence.USB die toelaat snelle product en hulpmiddel reserve gebruikende het geheugenstokken van USB het omzetten.

De standaardfuncties van de machinecontrole zijn Y1-Y2, X, r-As en het bekronen. De tweede achtermaatas kan ook als z-as worden geplaatst.



DA-53T eigenschappen:



• De navigatie van de „hotkey“ aanraking
• 10.1“ hoge resolutiekleur TFT
• Tot 4 assen (Y1, Y2 + aux 2. as)
• Bekronende controle
• Hulpmiddel/materiaal/productbibliotheek
• De controle van de servo en frequentieomschakelaar
• Geavanceerde y-As controlealgoritmen voor closed-loop evenals open-loop kleppen.
• TandemLink (optie)
• USB-geheugenstok omzetting
• Profiel-53TL off-line software



-- Hoog - het hydraulische systeem van kwaliteitsduitsland bosch-Rexroth:











-- De Buisschakelaar van Duitsland EMB

Uitstekende vorm

Goede strakheid

Grote stroom, lage drukverlies.













-- De Duitse Verzegelende Ring van BAUSER en van Busak+Shamban

Sterke anti-uitdrijvingscapaciteit te kloven

De elastische verbindingen zullen niet verdraaien of zullen wegknippen

Goede lekvrije prestaties

Goede slijtageweerstand en gemakkelijke assemblage













-- GIVI Grating Ruler

Onze Persrem die volledig closed-loop elektrohydraulische servobesturingstechnologie gebruiken,

De signalen van de ramspositie kunnen zijn terugkoppelen aan CNC systeem door tweezijdige gratings, toen

CNC het systeem past de stromende hoeveelheid olietank door aan de synchrone klep te veranderen

openingsgrootte die, hierbij de schuif Y1 die, Y2 controleren op hetzelfde niveau lopen,

het handhaven van de parallelle staat van worktable.









-- Mechanische Compensatie/het Bekronen

• Het lokale mechanisme van de afbuigingscompensatie gebruikt een mechanische de compensatiestructuur van de interferentielijst. CNC controle van de controlemechanisme de automatische berekening.
• Elke groep bestaat uit verscheidene groepen driedimensionele gebogen oppervlakten met verschillende hellingen. De compensatiekromme is dichter aan de misvormingskromme van de diaplaat, die zeer de het machinaal bewerken nauwkeurigheid van de buigende machine verbetert.

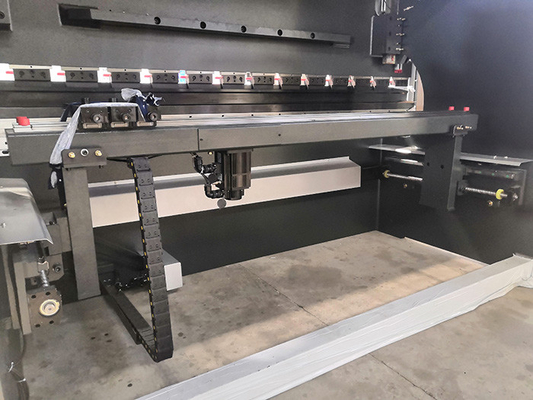

-- Backgauge

  ●X as

  ●R as

  ●De Balschroef van Taiwan HIWIN en Voeringsgids

  ●Servomotor









--Het hoogste hulpmiddel Snelle Vastklemmen









--Één Reeks van Standaardhulpmiddel

Materiaal: 42CrMo

Algemeen het doven procédé, hoge hardheid en goede slijtageweerstand.

Dubbele v-Matrijs V8, V12 (V-het openen wordt aangepast)









-- Electrics

• Het elektrosysteem is Frankrijk Schneider
• Uitgerust met stofdicht kabinet om de hoogte te waarborgen - kwaliteit elektrosysteem
