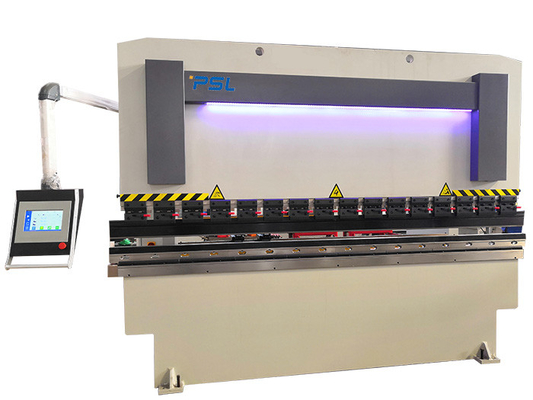

10 voet 135 van het de Buigende Machinemetaal van Ton Cnc Hydraulic Press Brake de Plaat Wc67k-125t/3200 135T/4000

Het roestvrije staal plateert de Automatische Buigende machinecnc Hydraulische Reeks van de persrem PPT



  Hoofdlijnen van deze machine:



1.  De hydraulische transmissie, de oliecilinders op beide einden van de werktuigmachine wordt geschikt op het glijdende blok om het glijdende werk direct te drijven, dat de voordelen van het stabiele werk, geschikte verrichting, veiligheid en betrouwbaarheid heeft.

2.  Het mechanisme van de schuifsynchronisatie keurt mechanische torsieschacht goed om de schuifsynchronisatie te controleren, die hoge synchronisatienauwkeurigheid en sterke anti zonderlinge ladingscapaciteit heeft.

3.  Het mechanische einde wordt gebruikt om het lagere dode centrum te controleren, dat met hoge precisie stabiel en betrouwbaar is.

4.  De gehele handwerkbank van de afbuigingscompensatie is gemakkelijk aan te passen.

5.  De lagere dode functie van de de holdingsvertraging van de centrumdruk kan de reactie van het werkstuk verminderen en de nauwkeurigheid van het werkstuk verzekeren.

6.   Het heeft de functie van vooruitspoelen vooruit werken om de nauwkeurige groepering van de exploitant te verzekeren.

7.   Aantal NC-assen: X (achtereinde), y (einde)











De hoofdfuncties van de Pers remmen:



1. Deze Persrem is goedgekeurd ontwerp Met computer van LVD-technologie. Het kader, de ram en andere belangrijke stukken worden geanalyseerd door ANSYS de eindige software van de elementenanalyse om de sterkte en de structurele rationaliteit van het kader te verzekeren.



2.   De buigende machine gebruikt volledige staal gelaste structuur, het trillen behandeling van het verouderen voor verwijdering van interne spanning, met hoge starheid en stabiliteit. Het machinaal bewerken van het kader keurt de éénmalige het vastklemmen het machinaal bewerken methode van grote van het vloer het boring en malen machine en bewegend brug machinaal bewerkend centrum goed om de het machinaal bewerken nauwkeurigheid van delen te verzekeren.







3.   Keur geïntegreerd hydraulisch controlesysteem goed, betrouwbaarder en gemakkelijk voor onderhoud.
de bijzondere installatiekeuzen staan toe om vooral gematigde geluidsniveaus te verkrijgen allebei op machines van gemiddelde capaciteit. De bescherming van de overbelastingsoverstroming wordt uitgerust aan hydraulisch systeem, dat geen lekkage kan verzekeren, en het olieniveau kan direct worden gelezen of worden gezien.





4.    De torsiebar dwong mechanische synchronisatie, het saldo van de grenskurk met hoge precisie y-As.



5.    De achtermaat wordt gelast door staalstructuur en heeft hoge starheid. Het wordt gedreven door Servomotor, balschroef en lineaire gids om hoge precisieverrichting te verzekeren.



6.   De achter-maatvingers heeft hoog parallellisme en snelle aanpassing op Lineaire guider.





7.    Aanpassingsmechanisme van ramsonafhankelijke van de assemblage van de oliecilinder om het verzegelen effect te verbeteren.



8.    Het speciale Hoogste hulpmiddel wordt gepast met het Snelle vastklemmen ontworpen voor het buigen van dunne roestvrij staalplaten.

4-manier v-Matrijs met verschillende openingen





9.    Voetpedaal met noodsituatieeinde.



10.    Voorramsdekking met lamp voor verlichting.



11.    Snel/snel het Hoogste hulpmiddel vastklemmen



12.    CNC Controlemechanisme voor hydraulische persrem: Delem DA41T, Estun E300T, EASYCAT TP10s

Dit controlemechanisme kan slechts twee servo as-x & Y, en crwoning lijst controleren.

Multi-werk-stap de programmeringsfunctie kan een automatische verrichting en het contnuous plaatsen of multi-step procedures, evenals een automatische precisieaanpassing voor posities van achterkurk en glijdend blok bereiken;











Facultatieve functies of delen,



1.   De voorverdedigersbewegingen regelmatig op lineaire guider langs worktable in rightward of leftward, kunnen ook op en neer worden aangepast.



2. Veilige laserbeschermer.



3. Gemotoriseerde Mechanische Bekronende lijst.



4. CNC controlemechanisme SNC53 om meer axises met servomotoren (X, Y1, Y2, R, Z1, Z2) te controleren



5. Hoofdmotorupdates aan servomotor.



6. Achter-maatstraal met dubbele lineaire guider om vingers gemakkelijk te bewegen.



7. Dieptekeel omhoog aan 600mm























   Belangrijkste onderdelen:



Facultatief model	Fabrikant	Opmerkingen
CNC systeem	E300T Tp-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Facultatief) (Facultatief)
Hydraulisch systeem	Hoofdsolenoïdekleppen	Rexroth EERST
Het verzegelen	cilinders	MERKEL NOK
Achtermaat	Servomotor   Balschroef + Lineaire guider	EASTCAT Taiwan
Oliepomp	De binnenpomp van de Toestelolie	NACHI Zonnig
Hoofdmacht	AC motor Servomotor	Wanbang VEICHI	(Facultatief)
Het werklijst	Hand bekronende lijst Gemotoriseerde Mechanische bekronende lijst	PSL PSL	Facultatief
Veiligheid	De voor twee omheiningen van het kantenstaal Achter veilige sensorbescherming	PSL	(Facultatief)
Voor ondersteunend wapen	Vast eenvoudig steunwapen steunwapens opgezet op Lineaire gids	PSL	(Facultatief)
Voltage	380V/50HZ	PSL	Aangepast
Elektrische component	Het Relais van Schneider, Schakelaar	Schneider
Voetschakelaar	De Koreaanse verticale schakelaar van Kaikun	Koreaanse Kaikun
Keel deptj	400mm 400600mm (Facultatief)	PSL





Van PPT (K) de reeks hoofdparameters.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Nominale druk kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Vouwbare raadsbreedte mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Kolom die mm uit elkaar plaatsen	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Schuifslag mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
De afstand mm van de schuifaanpassing	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Afstand tussen schuif en lijst mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Keeldiepte mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Worktablebreedte mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Drijfsnelheid mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Het werk snelheid mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Terugkeersnelheid mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Motormacht kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
Netto gewicht van werktuigmachine kg	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Achterblok die mm uit elkaar plaatsen	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Het volume L van de brandstoftank	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
Algemene groottelengte mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Afmetingen mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Verschijningsgrootte hoog mm	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
