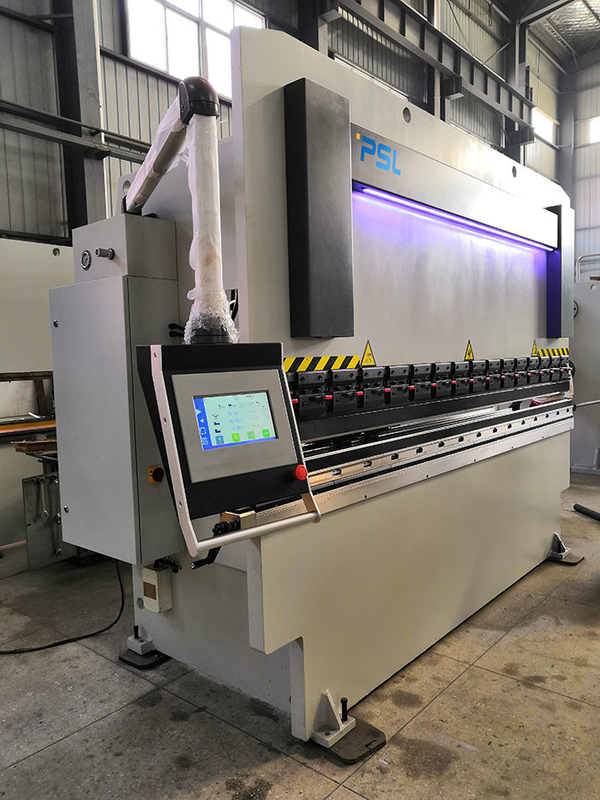

Kleine Cnc Hydraulische het Blad Buigende Machine 12 Voet 165Ton van de Persrem NC

NC de stijlcnc van de blad buigende machine lvd-YSD Hydraulische persrem





  Hoofdkenmerken van deze machine:



De de Persrem van PPT (K) seires is een traditionele buigende machine van het bladmetaal. Het is eenvoudig, mooi, geschikt en eenvoudig in verschijning in verschijning in verrichting in aanpassing.



Een eenvoudige, efficiënte en nauwkeurige mechanische gedwongen controle van het synchronisatiesysteem wordt goedgekeurd, en de Ramssynchronisatie wordt gecontroleerd door een torsieschacht, en de buigende beëindigingsgraad wordt gerealiseerd door een mechanisch einde.



PPTK kan numerieke controleverrichting realiseren.



Lage kosten en eenvoudig onderhoud.



Het nadeel is dat de efficiency laag is en de graad van digitalisering is gemiddeld.













De hoofdfuncties van de Pers remmen:



1. 1.   Deze Buigende machine is goedgekeurd ontwerp Met computer van LVD-technologie. Het kader, de ram en andere belangrijke machinging delen worden geanalyseerd door ANSYS de eindige software van de elementenanalyse aan garrantee de sterkte en de structurele rationaliteit van het kader.







1.2.   Het kader keurt integrale lassenstructuur goed, die goede starheid en sterke stabiliteit heeft.



1.3.    Q235-B de staalplaat wordt gebruikt voor de vier belangrijkste delen van het tweede zijgevelpaneel, de worktable verticale plaat en het glijdende blok.



1.4.    Het automatische uiteindelassen door ondergedompeld booglassen wordt goedgekeurd. Wanneer het lassen, keer lassen aan beide kanten om om lassenmisvorming te verminderen. De las zal van kapsnede, luchtgat, barst en andere lassentekorten vrij zijn.



1.5.    Nadat het kader wordt gelast, wordt het onthardende het verouderen behandelingsproces op hoge temperatuur goedgekeurd om de lassenspanning te elimineren en de nauwkeurigheid en de stabiliteit van de verwerkte delen te verzekeren.



1.6.   Het machinaal bewerken van het kader keurt de éénmalige het vastklemmen het machinaal bewerken methode van grote van het vloer het Boring en Malen machine en Brug machinaal bewerkend centrum goed om de het machinaal bewerken nauwkeurigheid van delen te verzekeren.







2. Cilinders:

2. 1.   Het cilinderblok is volledig gesmeed met 45#-staal en heeft voldoende starheid en sterkte. Na zich het smeden en het vormen, zal de interne spanning door niet-destructief testend en onthardend proces worden geëlimineerd.



2.2.    De zuigerstang en de cilinderkop worden gemaakt van 45# gesmeed staal en gedoofd om hun goede uitvoerige mechanische eigenschappen te verzekeren.



2.3     De verwerking van het cilinderblok wordt hoofdzakelijk uitgevoerd op het CNC bewegende brugmalen. Op het gebouw van het verzekeren van de dimensionale nauwkeurigheid en de geometrische tolerantie, kan de oppervlakteruwheid Ra0.4 bereiken.



2.4.     De zuigerstang en de cilinderkop keuren koper het smelten proces goed. Het gesmolten koper is messing, dat de steunsterkte en de zonderlinge ladingsweerstand van de gidsoppervlakte, verbetert en ook tot precondities voor het betrouwbare verzegelen leidt.



2.5.   De oppervlakte van de zuigerstang is ruwe grond na doven het met hoge frekwentie, en de hardheid kan hrc45 bereiken, die de slijtageweerstand van de oppervlakte verbetert. Na verchromen, bereikt de dikte van de deklaag 0.08mm. Nadat en verchromen, trilling die wordt goedgekeurd om zijn rondheid en cylindricity te verzekeren maalt het oppoetst, en de oppervlakteruwheid verder wordt verbeterd.



3.    De torsiebar dwong mechanische synchronisatie, het saldo van de grenskurk met hoge precisie y-As.





4.   Hydraulisch systeem,

4.1   Introduceer Europese geavanceerde technologie en keur geïntegreerd klepblok goed.

4.2   Het hydraulische systeem heeft de bescherming van de overbelastingsoverstroming, die veilig en betrouwbaar is.

4.3   De oliepomp keurt de pomp van het hoge druk interne toestel van Nachi-bedrijf in Japan goed, dat hoge druk kan weerstaan en met geringe geluidssterkte.

4.4    De verzegelende ring wordt gemaakt van Duits Merkel-bedrijf, met goede het verzegelen prestaties, betrouwbare verrichting en lange levensduur.

4.5   Er is een duidelijke en intuïtieve de hoogtevertoning van het olieniveau.

4.6    Het hydraulische systeem is uitgerust met een filter met hoge het filtreren nauwkeurigheid.

4.7    De werktuigmachine kan onophoudelijk onder geschatte lading werken, en het hydraulische systeem is onophoudelijk stabiel.







5.    De achtermaat wordt gelast door staalstructuur en heeft hoge starheid. Het wordt gedreven door Servomotor, balschroef en lineaire gids om hoge precisieverrichting te verzekeren. De achter-maatvingers heeft hoog parallellisme en snelle aanpassing op Lineaire guider.




6.    Hand de compensatieapparaat van de lijstafbuiging,

Integrale regelbare convexe worktable kan nauwkeurige afbuigingscompensatie op de gehele lengte verkrijgen. Het compenseert effectief de afbuigingsmisvorming door de schuif en de verticale plaat van worktable wordt veroorzaakt, en kan een ideaal buigend werkstuk verkrijgen dat. De werkbank van de afbuigingscompensatie kan onderhoud zijn vrij binnen de levensduur na de werktuigmachine.





7.    Het speciale Hoogste hulpmiddel wordt gepast met het Snelle vastklemmen ontworpen voor het buigen van dunne roestvrij staalplaten.

4-manier v-Matrijs met verschillende openingen



Materialen van hulpmiddelen: 42CrMo HRC45



8.    Voetpedaal/swtich met noodsituatieeinde.



9.    Voor LEIDENE van de ramsdekking lamp voor verlichting.



10.   CNC Controlemechanisme voor hydraulische persrem: Delem DA41T, Estun E300T, EASYCAT TP10s

Dit controlemechanisme kan slechts twee servo as-x & Y, en crwoning lijst controleren.

Multi-werk-stap de programmeringsfunctie kan een automatische verrichting en het contnuous plaatsen of multi-step procedures, evenals een automatische precisieaanpassing voor posities van achterkurk en glijdend blok bereiken;









Belangrijkste onderdelen:



Facultatief model	Fabrikant	Opmerkingen
CNC systeem	E300T Tp-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Facultatief) (Facultatief)
Hydraulisch systeem	Hoofdsolenoïdekleppen	Rexroth EERST
Het verzegelen	cilinders	MERKEL NOK
Achtermaat	Servomotor Balschroef + Lineaire guider	EASTCAT Taiwan
Oliepomp	De binnenpomp van de Toestelolie	Nachi Zonnig
Hoofdmacht	AC motor Servomotor	Wanbang VEICHI	(Facultatief)
Het werklijst	Hand bekronende lijst Gemotoriseerde Mechanische bekronende lijst	PSL PSL	Facultatief
Veiligheid	De voor twee omheiningen van het kantenstaal Achter veilige sensorbescherming	PSL	(Facultatief)
Voor ondersteunend wapen	Vast eenvoudig steunwapen steunwapens opgezet op Lineaire gids	PSL	(Facultatief)
Voltage	380V/50HZ	PSL	Aangepast
Elektrische component	Het Relais van Schneider, Schakelaar	Schneider
Voetschakelaar	De Koreaanse verticale schakelaar van Kaikun	Koreaanse Kaikun
Keel deptj	400mm 400600mm (Facultatief)	PSL





Facultatieve functies of delen,



1.   De voorverdedigersbewegingen regelmatig op lineaire guider langs worktable in rightward of leftward, kunnen ook op en neer worden aangepast.



2. CNC controlemechanisme SNC53 om meer axises met servomotoren (X, Y1, Y2, R, Z1, Z2) te controleren



3. Gemotoriseerde Mechanische Bekronende die lijst (afbuigingscompensatie) door CNC controlemechanisme wordt aangepast.



4. Achter-maatstraal met dubbele lineaire guider om vingers gemakkelijk te bewegen (Z1, Z2).



5. Hand of servo drijf achter-maatvingers up/down (r-As).



5. Hoofdmotorupdates aan servomotor om energie en machtskosten te besparen.



6. De beschermer van de laserveiligheid.



7. De dieptekeel kan omhoog aan 500mm of meer.



8. Koelharder voor hydraulisch systeem

























Van PPT (K) de reeks hoofdparameters.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Nominale druk kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Vouwbare raadsbreedte mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Kolom die mm uit elkaar plaatsen	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Schuifslag mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
De afstand mm van de schuifaanpassing	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Afstand tussen schuif en lijst mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Keeldiepte mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Worktablebreedte mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Drijfsnelheid mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Het werk snelheid mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Terugkeersnelheid mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Motormacht kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
Netto gewicht van werktuigmachine kg	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Achterblok die mm uit elkaar plaatsen	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Het volume L van de brandstoftank	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
Algemene groottelengte mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Afmetingen mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Verschijningsgrootte hoog mm	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
