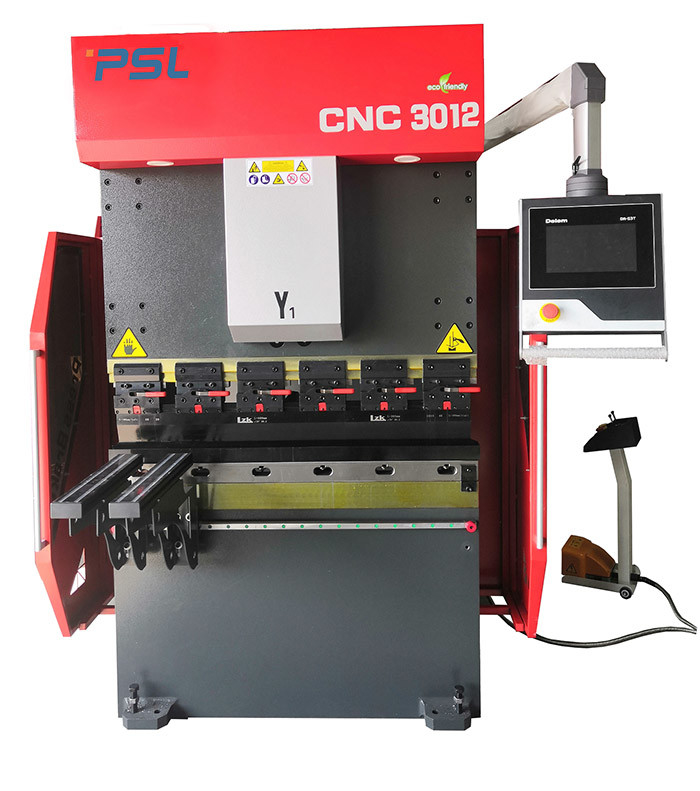

Multias 30 Ton de minicnc Elektrohydraulische servo Buigende Machine van de Persrem

Multiascnc Bladmetaal die Elektrohydraulische Persrem vervaardigen



Principe en Eigenschappen van de machine:



1, Structuur van Persrem:
1) Volledige staal-gelaste structuur; de linker en juiste huizen, de werkende lijst en de cilinderbasis zijn gelast in een geheel kader.

2) Na lassen, wordt de interne spanning geëlimineerd door aan te maken, zodat is het gehele staal sterk en de stabiliteit is goed.
2) Software van de het elementenanalyse van ANSYS de eindige om de betrouwbaarheid van de machine en de precisie te verzekeren.



2, Hydraulisch systeem:
1) Geïntegreerd die controlesysteem uit Rexroth Duitsland wordt ingevoerd;
2) Verminder de installatie van pijpleidingen;
3) Verzeker de het werk stabiliteit en de betere verschijning.



3, Hoofdoliecilinders:
1) De gesloten wijze van de lijncontrole: De elektrohydraulische servoklep van Duitsland en ingevoerde raspende heerser;

2) Hydraulische efficiënter en nauwkeurige controletechnologie met hoge frekwentie, sneller.
3) Totaal verschillend van traditionele mechanische einde buigende machines;
4) Hoge precisie van de glijdende beweging positie en het buigen;
5) Nauwkeurige en stabiele verrichting



4, Achtermaat:
1) Hoog - de schroef van de kwaliteitsbal en lineaire guider om de ophoudende precisie te verzekeren.
2) Het meer functionele multi-axis blokkeren is beschikbaar volgens de eis van de klant.

3) Standard 2-de reeksen vingers opgezet in Lineaire die guider op achtermaatstraal wordt geïnstalleerd, in verband met de complexe stukken van het vormenwerk, 4 of 5 vingers meten terug systeem en de overeenkomstige matrijzen zijn beschikbaar voor uw kiezen.



5, Lichaam twee kanten:
1) De C gevormde platen worden gepast aan beide kanten;
2) De hoge precisiegrating heerser is op C vormde platen;
3) Vermijd de invloeden bij het buigen van precisie die van vervorming van machinelichaam tijdens buigend proces het gevolg zijn.



6, CNC controlemechanisme:

1) Alle acties (de assen die van X, van R, z-lopen) van de achterkurk door CNC systeem;

2) De slag van Ram wordt gecontroleerd door CNC systeem

3) Het hydraulische systeem stromen en de druk worden gecontroleerd door CNC systeem

4) De aanpassing van afbuigingscompensatie wordt gecontroleerd door CNC systeem

5) Alle verrichtingen zijn geschikt en snel.









Basisconfiguratie:





Nr	Naam	Model/Vervaardiging
1	CNC Systeem	Holland Delem DA53T, DA58T, DA66T-Controlemechanisme ESA S630, S640, S650 CYBELEC CT8, CT12 Lz-1000
2	Electrics	Frankrijk Schneider Electrics
3	Achter-maat	Balschroef + lineaire guider; 2sets van vinger die zich op lineaire guider bewegen
4	Hoofdmotor	De motor van Siemens AC
5	Servomotor	Nanjing Estun
6	Servobestuurder	Nanjing Estun
7	Pedaalschakelaar	KACON, Zuid-Korea
8	Verzegelende Ring	BAUSER en Busak+Shamban, Duitsland

9	Hydraulisch Systeem	Rexroth, Duitsland
10	Oliepomp	De hoge prestaties van Duitsland ALLEAD & interne de Oliepomp met geringe geluidssterkte van de toestelpomp
11	De Schakelaar van de oliebuis	Duitsland EMB
12	Hoogste hulpmiddel en v-Matrijs	Één reeks van standaard hoogste hulpmiddel en V-Matrijs
13	Achter-maat	De balschroef van Taiwan Hiwin en lineair gidsspoor
14	Oliecilinder	China Taifeng
15	Snel Vastklemmend	Chinees merk
16	Afbuigingscompensatie	Mechanische Compensatie/bekronende lijst

17	Grating heerser	Italië GIVI
18	Standaardas	4 +1 (Y1, Y2, X, R, +V)





Inleiding van Hoofddelen:



-- CNC controlemechanisme:



-- Het hydraulische systeem van Duitsland Rexroth:













-- De Verbindingen van Duitsland EMB

Uitstekende vorm

Fijne strakheid

Het grote stromen

lage drukverlies

Geen olielekkage.













-- GIVI Sensor Ruler

De CNC het gebruiks volledig closed-loop van de Persrem elektrohydraulische servobesturing,

De signalen van de ramspositie kunnen zijn terugkoppelen aan CNC systeem door de Heerser van de twee kantensensor,



dan CNC past het controlemechanisme DA58T het olie stromende bedrag aan door de openingsgrootte van synchrone klep te veranderen

, hierbij controlerend de ram Y1 die, Y2 op hetzelfde niveau lopen, die de parallelle staat van worktable handhaven.









-- Mechanische het Bekronen/compensatielijst

• Het lokale mechanisme van de afbuigingscompensatie gebruikt een mechanische de compensatiestructuur van de interferentielijst. CNC controle van de controlemechanisme de automatische berekening.
• Elke groep bestaat uit verscheidene groepen driedimensionele gebogen oppervlakten met verschillende hellingen. De compensatiekromme is dichter aan de misvormingskromme van de diaplaat, die zeer de het machinaal bewerken nauwkeurigheid van de buigende machine verbetert.









-- Backgaugesysteem

●X de as drived door servomotor via balschroef

●R as drived door servomotor via balschroef of Rek en pignon

●De Balschroef van Taiwan HIWIN en Voeringsgids

●alle drivServomotoren

●Handboek dat de positie van vingers aanpast

●Z1, Z2-assen drived door servomotor via goede (Facultatief) Rek en pignon









-- Snel Vastklemmend om Hoogste hulpmiddel fastly en gemakkelijk te bevestigen









--Standaard Hoogste hulpmiddel en Dubbele v-Matrijs (Amada-stijl) op machine

Materialen: 42CrMo

Algemeen het doven procédé, hoge hardheid en goede slijtageweerstand.

Enige of Dubbele v-Matrijs V8, V12, (aangepaste) V16









-- Duitsland BAUSER en Busak+Shamban-Verbindingen

Sterke anti-uitdrijvingscapaciteit te kloven

De verbindingen zullen niet verdraaid worden of fliped

Goede slijtageweerstand en gemakkelijke assemblage

Goede lekvrij







-- Betrouwbaar elektrosysteem

• Elektrocomponent (Relais, Schakelaars) Frankrijk Schneider
• Stofdichte kabinetsrang IP54 om de hoogte te waarborgen - kwaliteit elektrosysteem
• Functie van open deur en macht weg

• Hoog - de servomotorbestuurders van kwaliteitsestun aan X, R, z-assen.
