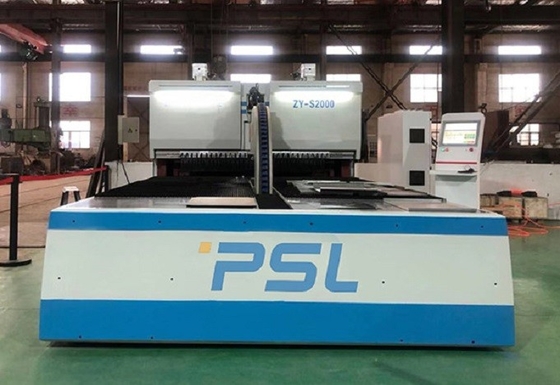

Cnc Bladmetaal die Slimme Machineomslag vouwen Flexibel Alle Servo Multiranden die centrum buigen



Slimme Flexibele alle-Servocnc buigende Centrumcnc Multiranden die machine vouwen







Memorandum van de machine:



Het intelligente flexibele buigende centrum is een high-tech die product voor de industrie van het bladmetaal wordt ontwikkeld en wordt geproduceerd productieefficiency te verbeteren, arbeidsintensiteit te verminderen en collectief beeld te verbeteren,



Het materiaal heeft:



*Industrial architectuur 4,0, die kan regelmatig worden bevorderd;



*Fast snelheid;



*Workpiece snelle prototyping, hoge consistentie;



*Low machtsconsumptie;



*Simple dagelijks onderhoud en lage kosten;



*High graad automatisering, eenvoudige verrichting en lage eisen ten aanzien van arbeid;



*There is geen behoefte aan meer vormen het maken, en de complexe werkstukvormen (naar boven of naar onder gevouwen rechte hoeken, niet rechte hoeken, enz.) worden ontworpen naar believen en op elk ogenblik veroorzaakt;



*It is van toepassing op een brede waaier van materialen, hoofdzakelijk roestvrij staal, koudgewalste plaat en aluminiumplaat;



*Compatible met diverse het laden en het leegmaken methodes: de handlading en het leegmaken, de lading van de bundelrobot en leegmakend, de mechanische wapenlading en leegmaken zijn facultatief;



*The het intelligente buigende centrum heeft rijke software en hardwareinterfaces, die aan de conventionele manipulator op de markt kunnen verbinden. De specifieke selectie kan volgens de daadwerkelijke behoeften van demander worden geselecteerd;



*The het controlesysteem realiseert 9 assen (11 assen) gezamenlijke aaneenschakeling in de ware betekenis, met vlotte buigende actie en hoge mechanische verrichtingscoördinatie;



het *Intelligent flexibele buigende de opsporingssysteem van de centrum zonderlinge lading, het zonderlinge systeem van de ladingsopvolgende en het dikke systeem van de plaatopsporing kunnen de machine effectief beschermen, het werkstuk beschermen en het afval van werkstuk verminderen;



*The de wolkenverrichting en het onderhoudsbeheersysteem kunnen de machineverrichting in realtime controleren;



*Friendly mens-machine interface, gemakkelijk te begrijpen en flexibele programmering;



*For het werkstuk met niet genormaliseerde grootte, verschillende het plaatsen benchmarks kan volgens de vorm van het werkstuk worden geselecteerd, en de het scheren fout van de plaat kan op de eerste buigende rand worden gecontroleerd om de dimensionale nauwkeurigheid te verzekeren na zich het vormen.





Inleiding aan hoofdmodules van de gehele machine,



1.  Machinekaders:

* Na de nauwkeurige eindige analyse van de elementenspanning, keurt het machinekader het stabiele cirkelontwerp van de stralings driehoekige interconnectie goed, en de hoogwaardige gietende materialen qt500-7 en HT250 worden geselecteerd na strikte materiële analyse.



* De machinekaders keuren high-precision oven van de temperatuurcontrole goed, voert het regeneratieve thermische behandelingsprocédé volgens de overeenkomstige temperatuurkromme van uit het materiaal, en voert dan de volledige frequentietrilling het verouderen behandeling voor voldoende tijd uit om de interne spanning vrij te geven.



* De installatieoppervlakten en de gaten van het spoor van de fuselagegids, de loodschroef, de plaatsende draaischijf en het transmissiemechanisme worden vastgeklemd en in één keer door een grote CNC vloer boring machine verwerkt.



* De verschillende inrichtingen worden ontworpen voor verschillende werkstukken, en high-precision multias machinaal bewerkende centrum wordt gebruikt om de werkstukken te verwerken om de consistentie van nauwkeurigheid te verzekeren before and after het vastklemmen.



* Voor gelaste constructies, geen groot of kleine kwestie, wordt het kooldioxide beschermde lassen goedgekeurd in het gehele lassenprocédé, en het volledige lassenprocédé wordt goedgekeurd bij de lassenpositie.



* Voor elk werkstuk, wordt een high-precision meter van wijzerplaatu gebruikt om elk werkstuk nauwkeurig te meten.



2. Servosysteem:

Het zuivere elektrische servo volledige closed-loop systeem wordt goedgekeurd, en systeemsteunen 16 as gezamenlijke hoogstens aaneenschakeling. Eigenlijk, wordt as 9 (as 11) gebruikt, die de echte 9 as (as 11) gezamenlijke aaneenschakeling is.



3. Het voeden systeem: (de veelvoudige regelingen kunnen worden geselecteerd)

De zuignap het voeden wijze heeft het octrooi van gebruiksmodel verkregen, dat eenvoudig, geschikt, gemakkelijk is te werken en brandkast.



4. Worktable: negatief drukzuignap lading en het leegmaken systeem, dat 360 ° kan naar believen roteren.



5. Het zonderlinge systeem van de ladingsopsporing



6. Zonderling ladings servosysteem



7. De opsporingssysteem van de plaatdikte



8. Verrichting en onderhouds het wolkenbeheer zet om:

Mobiele telefoonapplet kan worden gebruikt om de verrichtingsstatus van het materiaal te controleren wanneer en overal, de daadwerkelijke verrichtingsstatus van het materiaal, begrijp en het aantal productiewerkstukken tijdens diverse periodes tel.



9. Programmeringssoftware:

Het is gemakkelijk te leren en toont de vorm van het uitgegeven werkstuk in realtime. Het zelfinspectiesysteem kan voorspellen of het uitgegeven programma vooraf correct is, vermijdt werkstukafval en effectief beschermt het materiaal.



10. CNC Besturingssysteem:

De goedkeuring van het intelligente buigende numerieke controlesysteem ontwikkelde zich gezamenlijk, wat op het besturingssysteem boven Microsoft windows7 loopt.
