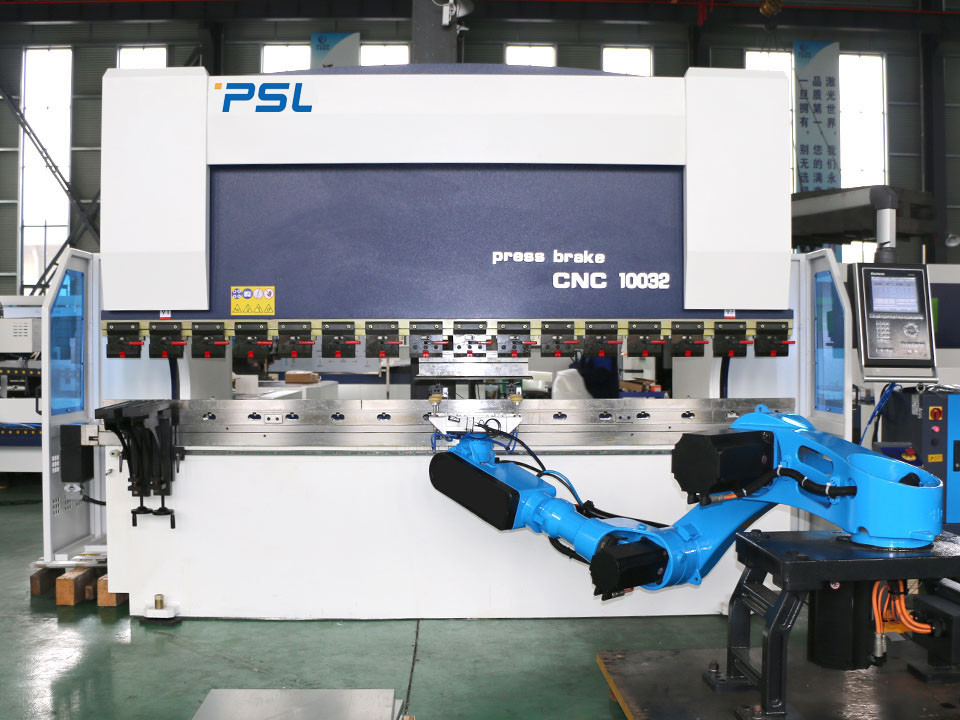

Elektrisch-hydraulische Servocnc Persrem met Robot het automatische buigen
Toepassingsinleiding,
Deze CNC machine is samengesteld uit één CNC Persrem, één robot, een het voeden systeem, een tangsysteem, en een automatisch groeperingssysteem voor het achtertoestel. De buigende robot kan arbeidskrachten redden, lage gebruikswaarde hebben, de consistentie verzekeren van het buigen van werkstukken, en de hulp verbetert collectief beeld en concurrentievermogen op een hoger niveau.
De persremmen en de buigende robots zijn onontbeerlijk materiaal in de verwerking van het bladmetaal en in diverse verwerkende industrie van het bladmetaal, zoals vliegtuigen, schepen, auto's, elektronisch materiaal, instrumentatie en medische apparatuur en andere industrieën van het bladmetaal wijd gebruikt.
Principe en Eigenschappen van de machine:
1. CNC de Elektrohydraulische servomotoren + pompencnc persrem is twee servo hoofdmotoren wat 2 manierpompen drijft om Ram up/down synchroon te controleren.
2. CNC buigende machine met gestroomlijnd ontwerp, hoge snelheid, hoge precisie, hoge starheid, en prestaties stabiel.
3. Het goede klopvaste kader (de bouw van de lassen-staalplaat), wordt geheel kader aangemaakt, vermindert wijziging, gebruikend grote CNC Broing & verzekert de Malenmachine, proces in één keer, high-precision.
4. Het mechanische (hydraulische) bekronende compensatieapparaat is uitgerust.
5. Backgauge wordt gedreven door digitale servodiemotoren, met balschroef worden bewogen, door lineaire gids wordt geleid. Hoge precisie.
De multibackgaugeassen zijn beschikbaar de machinekader van de staallas krijgt onthardende behandeling met constant nauwkeurigheidscnc controlemechanisme.
6. Het gebruiken van internationaal beroemd merk in belangrijke componenten als Pomp, Klep, Verbindingen, Elektrische, Servoeenheden, en CNC systeem.
7. Hoge uitvoerende kracht, hoge norm en hoog professioneel machine geassembleerd team.
8. Het ontwerp van de machtsbescherming, met lichte gordijnbescherming, open deur macht-van functie, meer veiligheid wanneer het werken.
9. Gevoelig, en de mooie maniervooruitzichten, machines zijn compact ontwerp, kleine vloerruimte, gemakkelijke verrichting.
10. De Hoogste hulpmiddel & V-worktable Matrijs en het vervangbare crwoning, het smeden en precisie het malen, bouten het bevestigen.
11. Volledige reeks van Robot Buigend apparaat, met inbegrip van Robot, Zuigend kader, materialenplatform, Plaatsend platform, etc….
Programmabeschrijving (verrichtingsstappen):
De exploitant drukt de starter →
De robot neemt het materiaal van de hogere materiële plaat en plaatst het op het ernst centreerplatform →
Na het plaatsen, de robot het materiaal neemt bij de buigende machine te buigen en buigt de het van een flens voorzien eigenschappen aan beide kanten →
Na het buigen, zet de robot het werkstuk op het kader van de houdingsomzetting en schakelt de houding →
Na het veranderen van de houding, grijpt de robot het werkstuk om de gooseneck groefeigenschap → te buigen
Na het buigen, plaatst de robot het werkstuk op de lagere materiële plaat →
Voltooi de kromming
Vereisten van het robot de buigende werk:
De buigende tijd van één enkel stuk van robot is over: min/PCs; (tegen 24 uren)
Raming van de robot de buigende tijd:
Buigende werk van het robot het enige werkstuk: ongeveer S.
Inleiding van Hoofddelen:
-- CNC CONTROLEMECHANISME DELEM DA53T:
-- Rexroth servo hydraulisch systeem:
-- GIVI Grating Ruler
De CNC het gebruiks volledig closed-loop van de Persrem elektrohydraulische servobesturing,
De signalen van de ramspositie kunnen zijn terugkoppelen aan CNC systeem door de Heerser van de twee kantensensor,
dan CNC past het controlemechanisme DA66T het olie stromende bedrag aan door de openingsgrootte van synchrone klep te veranderen
, hierbij controlerend de ram Y1 die, Y2 op hetzelfde niveau lopen, die de parallelle staat van worktable handhaven.
-- Mechanische het Bekronen/compensatielijst
- Het lokale mechanisme van de afbuigingscompensatie gebruikt een mechanische de compensatiestructuur van de interferentielijst. CNC controle van de controlemechanisme de automatische berekening.
-- Backgaugekurk,
●X de as drived door servomotor
●R as drived door servomotor
●Z1, Z2-assen (vinger 1 en 2) drived door servo (Facultatieve) motor
●Z3, Z4-assen drived door servomotoren om de opvolgende van de staalplaat tijdens (Facultatief) te steunen buigen
●alle assen drived door Servomotoren
-- Snel Vastklemmend om Hoogste hulpmiddel fastly en gemakkelijk te bevestigen
--Standaard Hoogste hulpmiddel en Dubbele v-Matrijs (Amada-stijl) op machine
Materialen: 42CrMo
Algemeen het doven procédé, hoge hardheid en goede slijtageweerstand.
Enige of Dubbele v-Matrijs V8, V12, (aangepaste) V16
-- Duitsland BAUSER en Busak+Shamban-cilinderverbindingen
-- Betrouwbaar elektrosysteem
- Elektrocomponent (Relais, Schakelaars) Frankrijk Schneider
- Stofdichte kabinetsrang IP54 om de hoogte te waarborgen - kwaliteit elektrosysteem
- Functie van open deur en macht weg
- Hoog - de servomotorbestuurders van kwaliteitsestun
