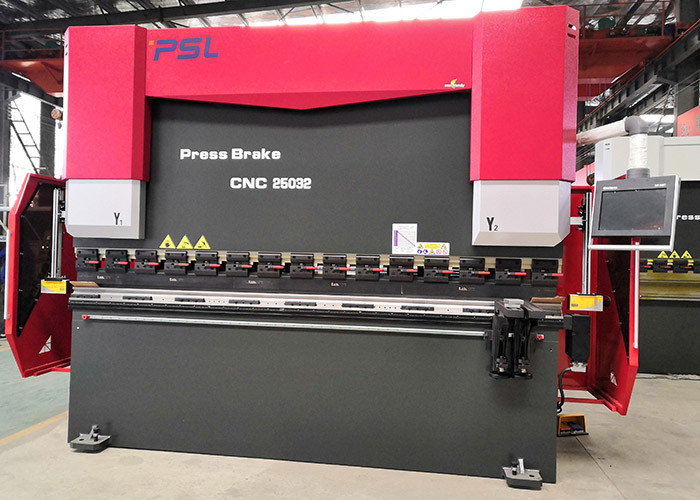

200T 3200 CNC Hydraulische Persrem 8+1 de Rem van de Aspers

Cnc Persrem 200T 3200 Volledige CNC Persrem met 8+1 Assen





Principe en Eigenschappen van de CNC Persrem:



Toepassingsinleiding van CNC Persrem,









1, Structuur van CNC Persrem:
1) Volledige staal-gelaste structuur; de linker en juiste huizen, de werkende lijst en de cilinderbasis zijn gelast in een geheel kader.

2) Na gelast, wordt de interne spanning geëlimineerd door aan te maken, zodat is het gehele staal sterk en de stabiliteit.
2) Software van de het elementenanalyse van ANSYS de eindige om de betrouwbaarheid en de sterkte van het machinekader en de buigende precisie te verzekeren.



2, CNC systeem aan controle:

1) Alle acties (de assen die van X, van R, z-lopen) van de achter-Maatkurk;

2) De slag van Ram wordt gecontroleerd



3) Het hydraulische systeem stromen en druk in twee hydraulische servoeenheden

4) De aanpassing van afbuigingscompensatie





3, Hydraulisch systeem:
1) Geïntegreerd die controlesysteem uit Rexroth Duitsland wordt ingevoerd;
2) Twee olietanks met servo hoofdmotors+pumps+valves-raad die twee sieds afzonderlijk drijven cylinderes;

3) Verminder de installatie van pijpleidingen, wordt minder olie gebruikt en de olietemperatuur is lage oud;
4) Verzeker de het werk stabiliteit en de betere verschijning.



4, Twee belangrijke oliecilinders:
1) De gesloten wijze van de lijncontrole: Servo de kleppenraad van Duitsland en ingevoerde Raspende heerser;

2) Hydraulische efficiënter en nauwkeurige controletechnologie met hoge frekwentie, sneller.
3) Totaal verschillend van traditionele mechanische einde buigende machines;
4) Hoge precisie van de en glijdende beweging die plaatsen buigen;


5, Achtermaatkurk:
1) Hoog - de schroef van de kwaliteitsbal en lineaire guider om de ophoudende precisie te verzekeren.
2) Het meer functionele multi-axis blokkeren is beschikbaar volgens de eis van de klant.

3) Standard 2-de reeksen vingers opgezet in Lineaire die guider op achtermaatstraal wordt geïnstalleerd, in verband met de complexe stukken van het vormenwerk, 4 of 5 vingers meten terug systeem en de overeenkomstige matrijzen zijn beschikbaar voor uw kiezen.



6, zien op na Wapen uit:

1) Servomotoren die het ondersteunende wapen boven en beneden het volgende van gebogen plaat drijven.

2) Speciaal voor grote grootteplaat die arbeiders buigen te redden en ongeval te vermijden.



7, Lichaam twee kanten:
1) De C gevormde platen worden gepast aan beide kanten;
2) De hoge precisiegrating heerser wordt bevestigd tussen C gestalte gaf platen en Ram;
3) Vermijd de invloeden bij het buigen van precisie die van vervorming van machinelichaam tijdens het buigen het gevolg zijn.









Inleiding van Hoofddelen:



-- CNC CONTROLEMECHANISME DELEM DA53T:









-- GIVI Grating Ruler

De CNC het gebruiks volledig closed-loop van de Persrem elektrohydraulische servobesturing,

De signalen van de ramspositie kunnen zijn terugkoppelen aan CNC systeem door de Heerser van de twee kantensensor,



dan CNC past het controlemechanisme DA66T het olie stromende bedrag aan door de openingsgrootte van synchrone klep te veranderen

, hierbij controlerend de ram Y1 die, Y2 op hetzelfde niveau lopen, die de parallelle staat van worktable handhaven.









-- Mechanische het Bekronen/compensatielijst

• Het lokale mechanisme van de afbuigingscompensatie gebruikt een mechanische de compensatiestructuur van de interferentielijst. CNC controle van de controlemechanisme de automatische berekening.









-- Backgaugekurk,

●X de as drived door servomotor



●R as drived door servomotor



●Z1, Z2-assen (vinger 1 en 2) drived door servo (Facultatieve) motor

●Z3, Z4-assen drived door servomotoren om de opvolgende van de staalplaat tijdens (Facultatief) te steunen buigen

●alle assen drived door Servomotoren









-- Voor na wapens





-- Snel Vastklemmend om Hoogste hulpmiddel fastly en gemakkelijk te bevestigen









--Standaard Hoogste hulpmiddel en Dubbele v-Matrijs (Amada-stijl) op machine

Materialen: 42CrMo

Algemeen het doven procédé, hoge hardheid en goede slijtageweerstand.

Enige of Dubbele v-Matrijs V8, V12, (aangepaste) V16









-- Duitsland BAUSER en Busak+Shamban-cilinderverbindingen









-- Betrouwbaar elektrosysteem

• Elektrocomponent (Relais, Schakelaars) Frankrijk Schneider
• Stofdichte kabinetsrang IP54 om de hoogte te waarborgen - kwaliteit elektrosysteem
• Functie van open deur en macht weg

• Hoog - de servomotorbestuurders van kwaliteitsestun







--  Laserveiligheid het bewaken











HPB-reekscnc de parameters van de Persrem,
