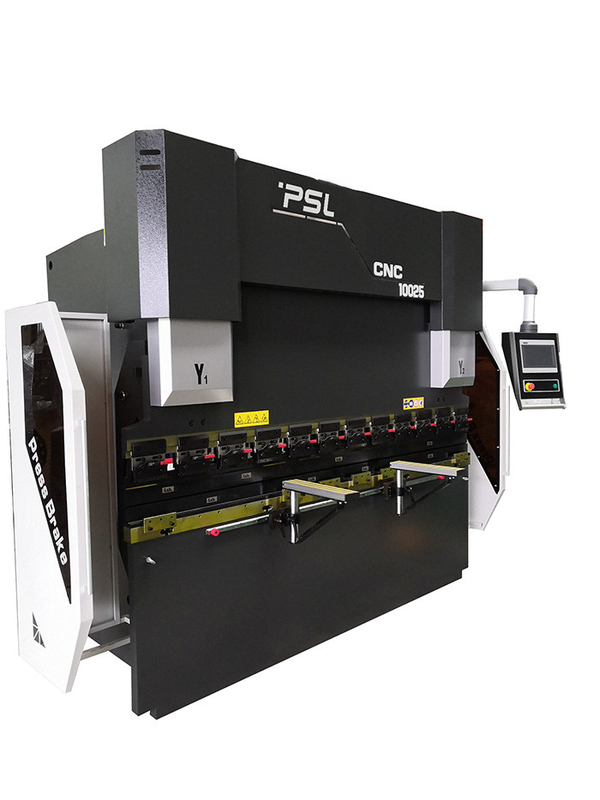

135T 10ft Elektro Hydraulische CNC van de Blad Buigende Machine Plaat Buigende Machine

135T 10ft de Elektrohydraulische synchronisatiecnc van het het bladmetaal van de Persrem buigende machine







Basisparameters:

Periodiek Nr.	Naam	Eenheid	HPE135/3100
1	Dringende Kracht	Kn	1350
2	Max.bending Lengte	mm	3100
3	Afstand tussen Kaders	mm	2600
4	Max Opening Height	mm	500
5	Ram Stroke	mm	200
6	Keeldiepte	mm	400
7	Benaderingssnelheid	mm/seconde	150
8	Het werk Snelheid	mm/seconde	10
9	Terugkeersnelheid	mm/seconde	110
10	Y1, y2-As Precisie	mm	0,02
11	X-as Achtermaatslag	mm	600
13-	De eerlijkheid van het het werkstuk	mm/m	≤0.03
14-	X en r-asnauwkeurigheid	mm/m	0,05
15-	Vast Front Arms	PCs	2
16-	Achtermaatvinger	PCs	3
17-	V-as het Bekronen	Het mechanische Bekronen
18-	CNC Controleassen	Y1, Y2, X, R, +V
19-	Hoofdmotormacht	kW	11
20	CNC Systeem	DELEM DA53T
21	Lengte van machine	mm		4200
22	Breedte van machine	mm		2100
23	Hoogte van machine	mm		2570
24	Gewicht van machine	kg		8700





Basisconfiguratie:





Nr	Naam	Model/Vervaardiging
1	CNC Systeem	Holland Delem DA53T, DA58T, DA66T-Controlemechanisme
2	Electrics	Frankrijk Schneider Electrics
3	Achter-maat	Balschroef + lineaire guider; 3-4sets van vinger die zich op lineaire guider beweegt
4	Hoofdmotor	Servomotor Estun of VEICHI
5	Servomotor	Nanjing Estun
6	Servobestuurder	Nanjing Estun
7	Pedaalschakelaar	KACON, Zuid-Korea
8	Verzegelende Ring	BAUSER en Busak+Shamban, Duitsland

9	Hydraulisch Systeem	Rexroth, Duitsland
10	Oliepomp	De hoge prestaties van Duitsland ALLEAD & interne de Oliepomp met geringe geluidssterkte van de toestelpomp
11	De Schakelaar van de oliebuis	Duitsland EMB
12	Hoogste hulpmiddel en v-Matrijs	Één reeks van standaard hoogste hulpmiddel en V-Matrijs
13	Achter-maat	De balschroef van Taiwan Hiwin en lineair gidsspoor
14	Oliecilinder	China Taifeng
15	Snel Vastklemmend	Chinees merk
16	Afbuigingscompensatie	Mechanische Compensatie/bekronende lijst

17	Grating heerser	Italië GIVI
18	Standaardas	4 +1 (Y1, Y2, X, R, +V)



Principe en Eigenschappen van de machine:



●Het kader wordt gemaakt van verlaten staalplaat gelaste structuur, en de juiste huizen, de werkende lijst en de cilinderbasis zijn gelast in een geheel kader. Na lassen, wordt de interne spanning geëlimineerd door aan te maken, zodat is het gehele staal sterk en de stabiliteit is goed.



●Hydraulische efficiënter en nauwkeurige controletechnologie met hoge frekwentie, sneller.



●De achtermaat van CNC Persrem wordt gebracht norm 2 vingers terug systeem, in verband met de complexe stukken van het vormenwerk meten, kiezen 4 of 5 vingers het achtermaatsysteem en de overeenkomstige matrijzen voor uw beschikbaar zijn.



●Volgens het metaaldatas van het inputblad op Persrem, CNC kan het systeem automatisch en de compensatie die van de lijstafbuiging berekenen aanpassen eenvormige lengte van alle werkstukkenhoeken opbrengen.



●De afstand en de hoogte van de achterkurk en de slag van Ram worden gecontroleerd door CNC systeem, dat geschikt en snel is.



●De oliecilinder is machinaal bewerkt met het volledige stromen om de beste voorwaarde te krijgen, zoals gesmeed, Gedoofd en aangemaakt, en het fijne malen, en toen hard verchromen en andere processen.  tot slot assembely de invoer van verzegelende ring, het fenomeen van olielekkage in klantenservice.



●Het hydraulische systeem keurt het geïntegreerde hydraulische systeem van olieweg goed om de installatie van de pijpleiding te verminderen.



●Het gebruik van mechanische afbuigingscompensatie geeft toegang tot eenvormige volledige lengtewerkstukken. welke kan de lijst komt maken relatieve beweging voor en vormt een ideale convexe kromme, verzekerend de relatieve posities met schuif houd onveranderd.









Inleiding van Hoofddelen:



--Het Systeemeigenschappen van Holland Delem DA-53T:



De DA-50T-Reeks biedt gemakkelijkste CNC programmering gebaseerd op het grafische het touche screengebruikersinterface van Delem aan. Nieuwe compacte DA-53T voegt een de controleoplossing van de overzichts volledige aanraking voor gesynchroniseerde persremmen toe.

Deze paneel gebaseerde controle, norm geschikt om tot 4 assen te controleren, kan in kabinetten worden geïntegreerd evenals in een facultatieve pendulant wapenhuisvesting worden gebruikt. Zijn 10,1 de“ brede kleur TFT van de het scherm hoge resolutie, met de industriële technologie van de rang multiaanraking, geeft toegang tot het bewezen Delem-gebruikersinterface. Het laat de directe navigatie van de „hotkey“ aanraking tussen product programmering en daadwerkelijke productie toe. De functies worden gevestigd waar nodig, aanbiedend geoptimaliseerde ergonomie door de volledige toepassing.

Van de machineaanpassing en test de krommingen worden verminderd tot een minimum met snel en gemakkelijk programma-aan-productie werk sequence.USB die toelaat snelle product en hulpmiddel reserve gebruikende het geheugenstokken van USB het omzetten.

De standaardfuncties van de machinecontrole zijn Y1-Y2, X, r-As en het bekronen. De tweede achtermaatas kan ook als z-as worden geplaatst.



DA-53T eigenschappen:

l de navigatie van de „Hotkey“ aanraking

l 10,1“ hoge resolutiekleur TFT

l tot 4 assen (Y1, Y2 + aux 2. as)

l Bekronende controle

l Hulpmiddel/materiaal/productbibliotheek

l Servo en de controle van de frequentieomschakelaar

l Geavanceerde y-As controlealgoritmen voor closed-loop evenals open-loop kleppen.

l TandemLink (optie)

l USB geheugenstok omzetting

l profiel-53TL off-line software





-- Het hydraulische systeem van Duitsland Rexroth:















-- Duitsland BAUSER en Busak+Shamban-Verbindingen

Sterke anti-uitdrijvingscapaciteit te kloven

De verbindingen zullen niet verdraaid worden of fliped

Goede slijtageweerstand en gemakkelijke assemblage



Goede lekvrij













-- GIVI Sensor Ruler

De CNC het gebruiks volledig closed-loop van de Persrem elektrohydraulische servobesturing,

De signalen van de ramspositie kunnen zijn terugkoppelen aan CNC systeem door de Heerser van de twee kantensensor,



dan CNC past het controlemechanisme DA58T het olie stromende bedrag aan door de openingsgrootte van synchrone klep te veranderen

, hierbij controlerend de ram Y1 die, Y2 op hetzelfde niveau lopen, die de parallelle staat van worktable handhaven.









-- Mechanische Bekronende lijst

• Het lokale mechanisme van de afbuigingscompensatie gebruikt een mechanische de compensatiestructuur van de interferentielijst. CNC controle van de controlemechanisme de automatische berekening.
• Elke groep bestaat uit verscheidene groepen driedimensionele gebogen oppervlakten met verschillende hellingen. De compensatiekromme is dichter aan de misvormingskromme van de diaplaat, die zeer de het machinaal bewerken nauwkeurigheid van de buigende machine verbetert.







-- Backgauge

●X de as drived door servomotor via balschroef

●R as drived door servomotor via balschroef

●De Balschroef van Taiwan HIWIN en Voeringsgids

●alle Servomotoren

●Handboek die de positie van vingers aanpassen









-- Snel Vastklemmend om Hoogste hulpmiddel gemakkelijk te bevestigen









--Één Reeks van Standaard Hoogste hulpmiddel en Dubbele v-Matrijs (Amada-stijl)

Materiaal: 42CrMo of aangepast

Algemeen het doven procédé, hoge hardheid en goede slijtageweerstand.

Dubbele v-Matrijs V8, V12, (aangepaste) V16











-- Betrouwbaar elektrosysteem

• Het elektrosysteem is Frankrijk Schneider
• Uitgerust met stofdicht kabinet om de hoogte te waarborgen - kwaliteit elektrosysteem
• Open de deur en de macht weg, hoogte - de bestuurder van de kwaliteits servomotor.
