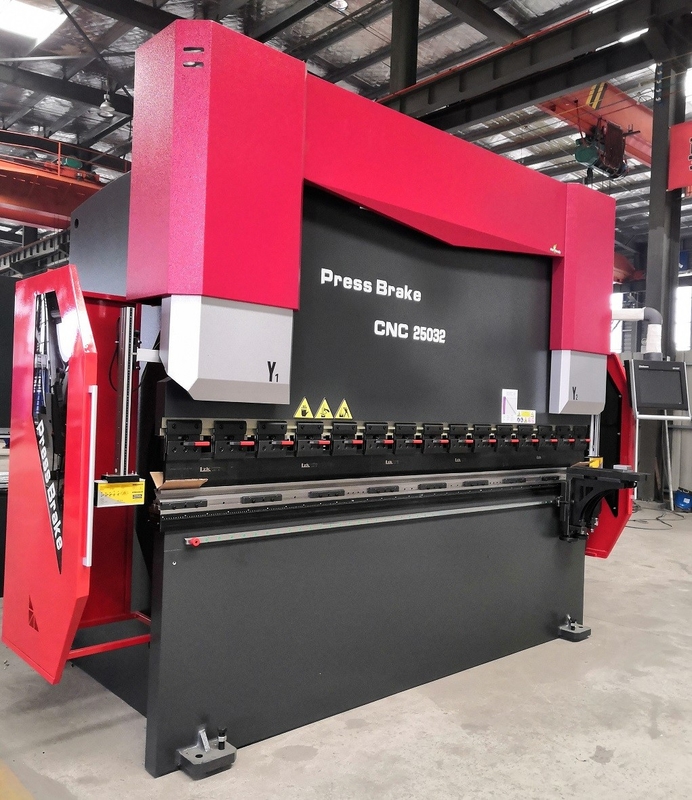

400mm Cnc de Hydraulische Hydraulische Cnc Buigende Machine van de Persmachine 45kw

Grote Metaalplaten die machinecnc de Elektrohydraulische Remmen van de synchronisatiepers vervaardigen

Hoofdlijnen van werktuigmachine,

1.  Deze machine is Elektrohydraulische servocnc buigende machine.

2.  Op het bewegen van buigend ontwerp, werkende staat met geringe geluidssterkte en stabiele.

3.  Y1-Y2 kan afzonderlijk worden geprogrammeerd en het werk onder zonderlinge lading of hetgevormde buigen.

4.  Worktable keurt gecontroleerd DNC mechanisch plus de convexe worktable goed compensatie van de wigafbuiging. Na het invoeren van de gegevens van bladdikte, het lagere matrijzen automatisch zullen openen en de treksterkte in het NC-systeem, de buigende kracht en de relevante compensatiewaarden van worktable en schuif worden bepaald. Daarom kan het nauwkeurige convexe bedrag tijdens elke het buigen worden verkregen. Tijdens het machinaal bewerken, kan de afbuigingscompensatie zonder dode hoek worden gerealiseerd.

5.  Op het onderst-dode punt, is er een tijd te pauzeren en de druk te handhaven om de nauwkeurigheid van het werkstuk te verzekeren.

6.  De controle van de ramssynchronisatie. De Y1~ Y2 assen zijn onafhankelijke motieparameters van twee die oliecilinders door NC systeem worden gecontroleerd. Twee raspende heersers Y1 ~ Y2 zijn geïnstalleerd op beide einden van de werktuigmachine, die worden gebruikt om de nauwkeurige afstand tussen de Ram en de werkbank te meten.

7. De machine heeft de capaciteit om zich tegen het zonderlinge buigen te verzetten.

Werktuigmachinenauwkeurigheid

1 geometrische nauwkeurigheid

Het plaatsen nauwkeurigheid van Y1 en Y2 (ram die zich boven en beneden as bewegen):    ± 0.03mm

Herhaal het plaatsen nauwkeurigheid van de assen van Y1 en Y2-:                                    ± 0.02mm

De het plaatsen nauwkeurigheid van x-as:                                                          ± 0.10mm

(wat de voor en achter bewegende as van achtergedeelte die is behouden)

X-as herhaalde het plaatsen nauwkeurigheid:                                                      ± 0.02mm

2 het werk nauwkeurigheid

Buigende hoek van teststuk:                                                                      ± 30 ‚/M

Buigende eerlijkheid van teststuk:                                                           0.30mm/m

Machineconfiguratie,

1. Y1-y2-x-v vier as CNC

2.  Uitgerust met speciale CNC systeemda53t Delem bedrijf in Nederland

3.  Het servosysteem van Duitsland Rexroth met hoge prestatiesverhouding

4.  Uitgerust met Italiaanse GIVI-grating heerser

5.  Uitgerust met Japanse Nachi-oliepomp

6.  Mechanische neer geneigde die de compensatiewerkbank van de blokafbuiging door DNC Systeem wordt gecontroleerd

7. De achterkurk is uitgerust met krachtige servomotor en balschroef

8.  Één reeks van standaard Hoogste hulpmiddel en v-Matrijs

9.  De servoeenheden gebruiken Deltataiwan

PPE Reeks Hoofdparameters,
